Montaż jednostki zewnętrznej pompy ciepła Hisense Hi-Therma – poradnik krok po kroku

Jednostka zewnętrzna pompy ciepła Hisense Hi-Therma to serce całego systemu – od jej prawidłowego montażu zależy cicha praca, wysoka sprawność i bezawaryjność układu. W tym poradniku krok po kroku omawiamy, jak przygotować miejsce, fundament, odpływ skroplin i rury czynnika chłodniczego, aby jednostka zewnętrzna działała zgodnie z zaleceniami producenta. Podpowiadamy też, które czynności warto zostawić instalatorowi z uprawnieniami F-gaz [DO SPRAWDZENIA], a co możesz samodzielnie zaplanować i skontrolować.

Spis treści:

1. Co to za urządzenie i dla kogo jest ten poradnik
2. Przygotowanie i bezpieczeństwo przed montażem
3. Wybór miejsca na jednostkę zewnętrzną
4. Przygotowanie fundamentu i posadowienie jednostki
5. Odpływ skroplin z jednostki zewnętrznej
6. Prowadzenie i podłączenie rur czynnika chłodniczego
7. Najczęstsze błędy przy montażu jednostki zewnętrznej
8. Co dalej po montażu jednostki zewnętrznej
9. Wycena kompletnego zestawu pompy ciepła

Co to za urządzenie i dla kogo jest ten poradnik

Jednostki zewnętrzne Hisense Hi-Therma (m.in. modele AHW-044HCDS1, AHW-060HCDS1, AHW-080HCDS1 – generacja 2, produkcja od 2023 roku) to pompy ciepła typu powietrze–woda przeznaczone do ogrzewania budynku, przygotowania ciepłej wody użytkowej oraz – w zależności od konfiguracji – także chłodzenia pomieszczeń.

Ten poradnik jest dla Ciebie, jeśli:

• planujesz montaż pompy ciepła Hisense Hi-Therma przy swoim domu,
• chcesz dobrze przygotować miejsce pod jednostkę zewnętrzną, fundament i odpływ skroplin,
• chcesz rozumieć, co robi instalator i umieć zweryfikować jakość montażu.

Nie jest to pełna instrukcja serwisowa – prace na obiegu czynnika chłodniczego (R32) oraz w instalacji elektrycznej powinny wykonywać osoby z odpowiednimi uprawnieniami F-gaz i SEP. Ty natomiast możesz zadbać o prawidłowe przygotowanie miejsca, fundamentu i trasy rur.

Przygotowanie i bezpieczeństwo przed montażem

Zanim zamówisz montaż lub zaczniesz cokolwiek wiercić i wylewać, przejrzyj dokładnie instrukcję producenta do swojej jednostki zewnętrznej. Urządzenie zawiera czynnik chłodniczy R32 o niewielkiej prędkości spalania – niewidoczny i bezwonny, ale przy kontakcie ze źródłem zapłonu może stanowić zagrożenie pożarowe.

Krok 1: Sprawdź kompletność zestawu

• porównaj model z tabliczką znamionową z dokumentacją,
• upewnij się, że w zestawie jest instrukcja, dysza odpływowa skroplin i zaślepki,
• sprawdź wizualnie, czy obudowa nie została uszkodzona w transporcie (wgniecenia, pęknięcia).

Krok 2: Zaplanuj, kto co robi

• Ty: przygotowanie miejsca, fundamentu, przepustów przez ścianę, wstępne planowanie trasy rur i odpływu skroplin.
• Instalator z uprawnieniami: podłączenie rur chłodniczych, próba szczelności, próżnia, napełnienie czynnikiem, podłączenie elektryczne i uruchomienie.

Krok 3: Bezpieczeństwo na placu montażu

• nie pracuj przy jednostce podłączonej do zasilania – przy demontażu pokryw zawsze odłącz zasilanie główne,
• nie używaj otwartego ognia ani palników do „sprawdzania” szczelności,
• zapewnij dobrą wentylację miejsca montażu, zwłaszcza gdy pompa pracuje w półotwartym pomieszczeniu (wiata, wnęka).

Wybór miejsca na jednostkę zewnętrzną

Miejsce montażu ma kluczowy wpływ na głośność pracy, żywotność urządzenia i wydajność całej pompy ciepła. Zgodnie z zaleceniami producenta, jednostkę montujemy w miejscu zacienionym, dobrze wentylowanym, z zachowaniem odpowiednich odstępów od ścian i przeszkód.

Krok 1: Zasady ogólne przy wyborze lokalizacji

• unikaj bezpośredniego nasłonecznienia urządzenia przez większość dnia – nagrzana obudowa i powietrze obniżają sprawność,
• zapewnij swobodny przepływ powietrza dookoła – powietrze wlotowe nie może mieszać się z wylotowym,
• nie montuj przy oknach sypialni ani blisko granicy działki, jeśli chcesz mieć ciszę w nocy,
• w regionach o silnych wiatrach unikaj ustawienia, w którym wiatr wieje prosto w wylot wentylatora.

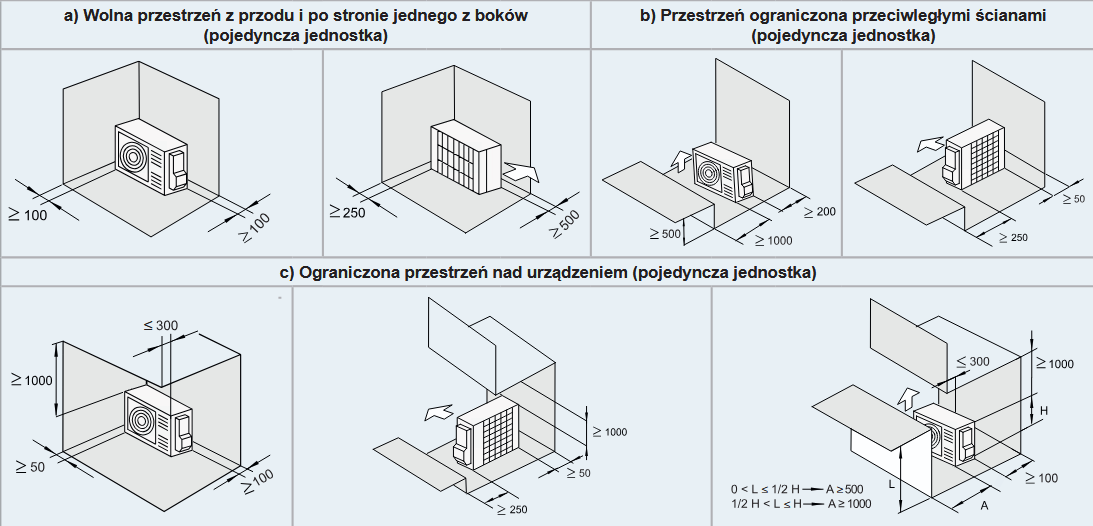

Krok 2: Minimalne odległości od ścian i przeszkód

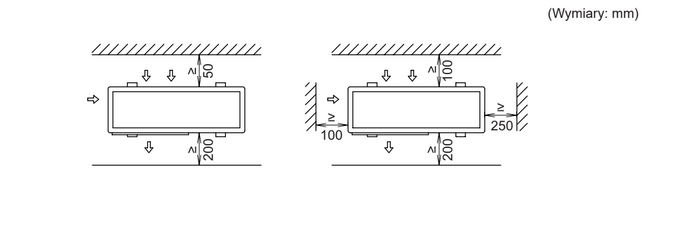

Producent zaleca pozostawienie wokół jednostki zewnętrznej wolnej przestrzeni serwisowej i wentylacyjnej. Praktyczna zasada dla domu jednorodzinnego:

• z tyłu i po bokach – minimum ok. 25–30 cm do ściany lub ogrodzenia,
• z przodu, przed wylotem powietrza – minimum ok. 1 m wolnej przestrzeni,
• nad jednostką – nie montuj zadaszenia „tuż nad” obudową; zachowaj co najmniej kilkadziesiąt centymetrów luzu, aby powietrze mogło się swobodnie wydostać.

Lista „unikaj” przy wyborze miejsca:

• miejsc nad chodnikiem lub wejściem, gdzie skropliny mogłyby zamarzać i tworzyć śliską powierzchnię,
• pomieszczeń zamkniętych bez wentylacji – pompa ciepła potrzebuje wymiany powietrza,
• stref, gdzie występują agresywne opary (np. chemia przemysłowa, oleje), które mogą przyspieszyć korozję wymiennika.

Przygotowanie fundamentu i posadowienie jednostki

Solidny fundament to brak drgań, mniejszy hałas i dłuższa żywotność urządzenia. Jednostka nie może „bujać się” na wąskiej ramie ani stać na krzywym podłożu.

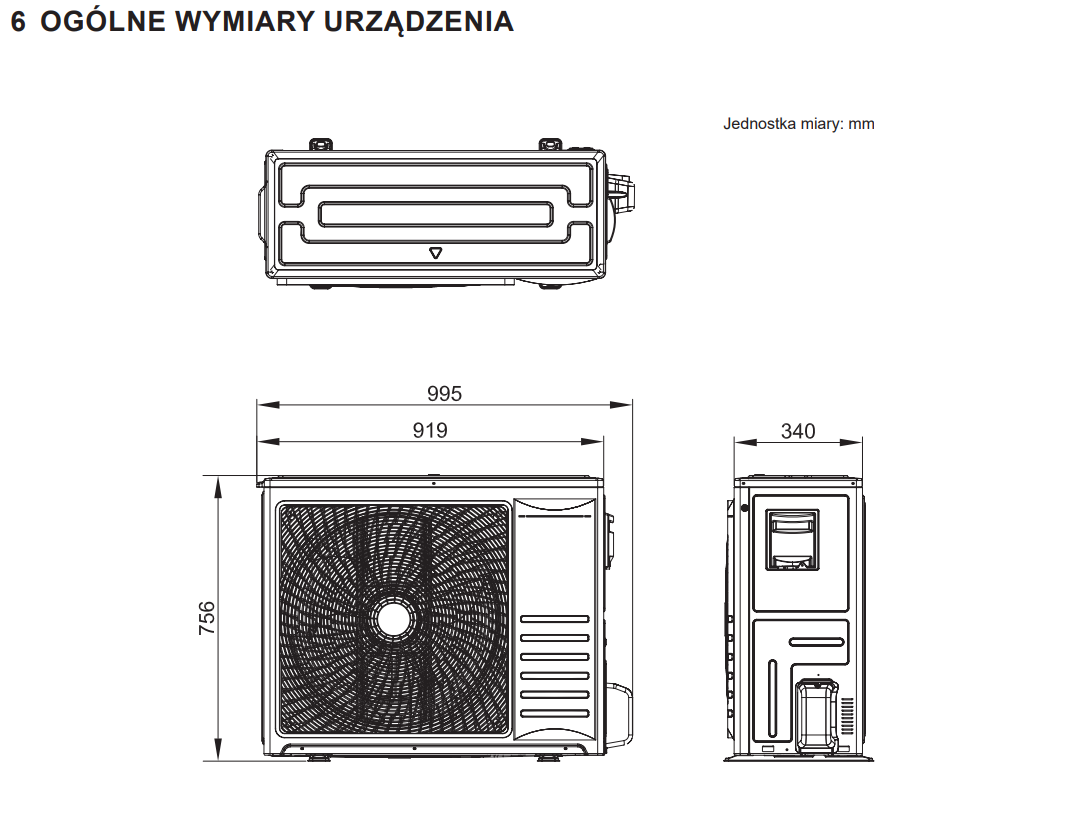

Krok 1: Zaplanuj fundament

• najczęściej stosuje się płytę betonową lub prefabrykowaną podstawę z bloczków,
• wymiar płyty powinien pozwalać na pełne oparcie całej podstawy jednostki, a nie tylko jej części,
• zapewnij kilka centymetrów zapasu po bokach – łatwiej będzie manewrować przy serwisie.

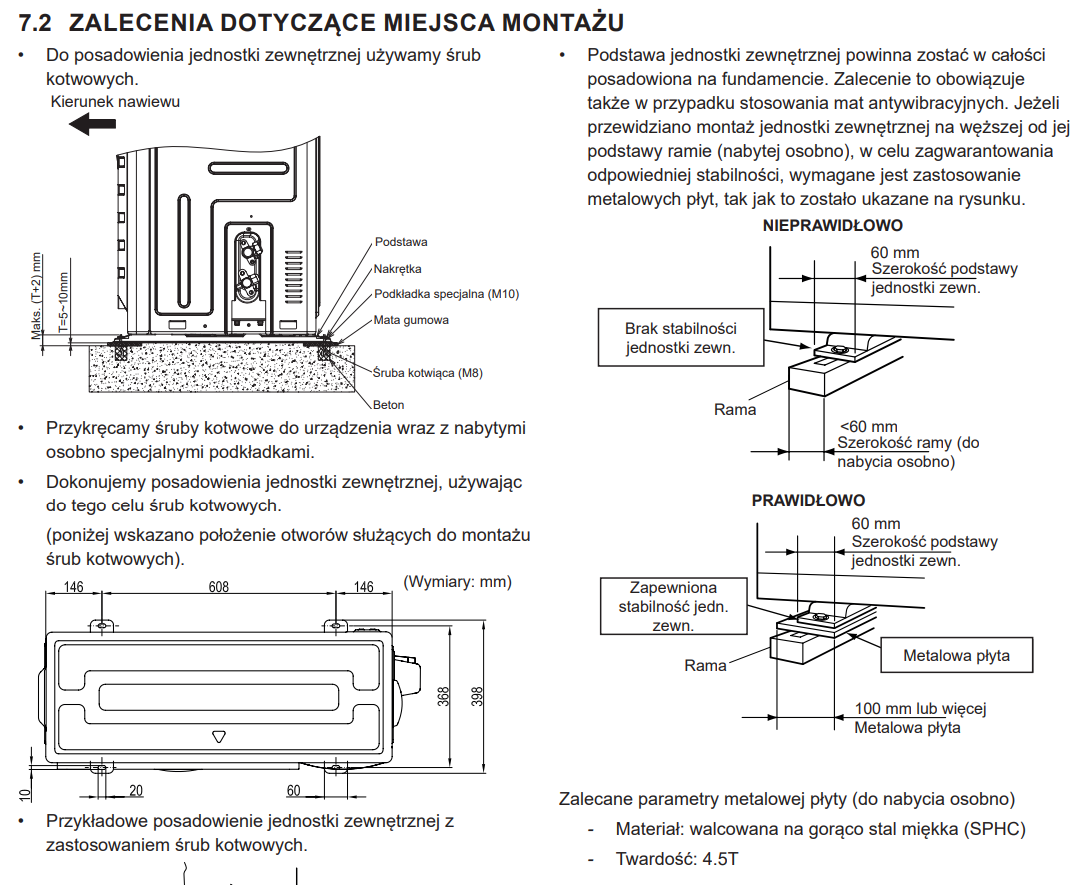

Krok 2: Kotwienie urządzenia

Producent przewiduje montaż jednostki za pomocą śrub kotwiących w betonie oraz zastosowanie gumowych podkładek antywibracyjnych.

• zaznacz na fundamencie położenie otworów pod śruby (zgodnie z rozstawem otworów w podstawie jednostki),
• osadź śruby kotwiące i pozostaw je tak, aby po dokręceniu nakrętek nie przeszkadzały w zdjęciu pokrywy serwisowej,
• między podstawą jednostki a betonem zastosuj gumowe maty – ograniczą przenoszenie drgań na konstrukcję budynku.

Krok 3: Montaż na tarasie lub dachu

• uwzględnij ciężar urządzenia i przenoszone obciążenia – konstrukcja powinna być do tego przystosowana,
• pamiętaj o odprowadzeniu skroplin tak, by nie tworzyły lodu na powierzchni tarasu,
• w strefach śnieżnych rozważ podniesienie urządzenia na wyższej ramie i zastosowanie osłon przed zasypywaniem śniegiem.

Odpływ skroplin z jednostki zewnętrznej

Podczas pracy pompy ciepła z jednostki zewnętrznej będzie wypływać woda – skropliny z wymiennika. W sezonie grzewczym może być jej całkiem sporo, dlatego warto dobrze zaplanować, gdzie ta woda trafi.

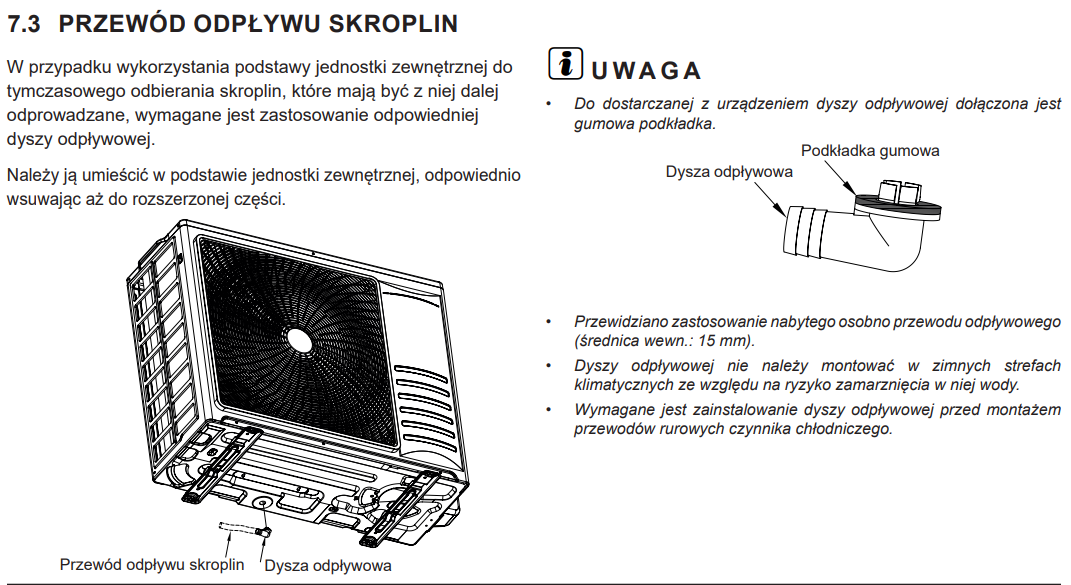

Krok 1: Montaż dyszy odpływowej

• w podstawie jednostki znajduje się otwór odpływowy – producent dostarcza dedykowaną dyszę odpływową z gumową uszczelką,
• dyszę należy wsunąć w otwór w podstawie aż do części rozszerzonej, dbając o właściwe ułożenie uszczelki,
• do dyszy można podłączyć wąż odpływowy (np. o średnicy wewnętrznej około 15 mm) i wyprowadzić go w bezpieczne miejsce.

Krok 2: Gdzie wyprowadzić wodę?

• najlepiej na teren zielony lub do kratki ściekowej poza ciągiem komunikacyjnym,
• unikaj wyprowadzania skroplin na chodnik, schody czy podjazd – zimą zamarznięta woda to śliska i niebezpieczna tafla,
• w bardzo zimnych strefach klimatycznych producent sugeruje, by nie montować dyszy (ryzyko zamarzania wody w króćcu) – wtedy woda swobodnie wypływa spod jednostki.

Krok 3: Najczęstsze błędy przy odpływie skroplin

• brak spadku na wężu – woda zostaje w przewodzie i zamarza,
• podpinanie odpływu do kanalizacji bez syfonu – może to powodować cofanie zapachów,
• wyprowadzanie skroplin na sąsiednią działkę lub publiczny chodnik – problem prawny i sąsiedzki.

Prowadzenie i podłączenie rur czynnika chłodniczego

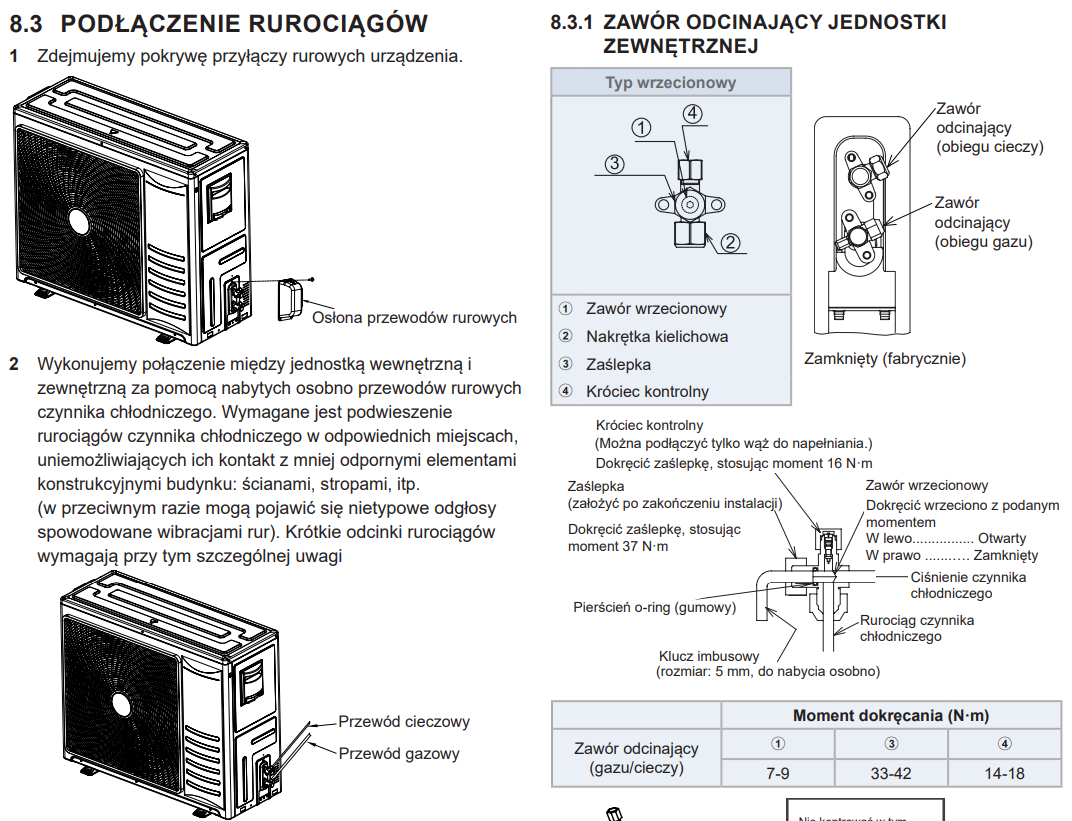

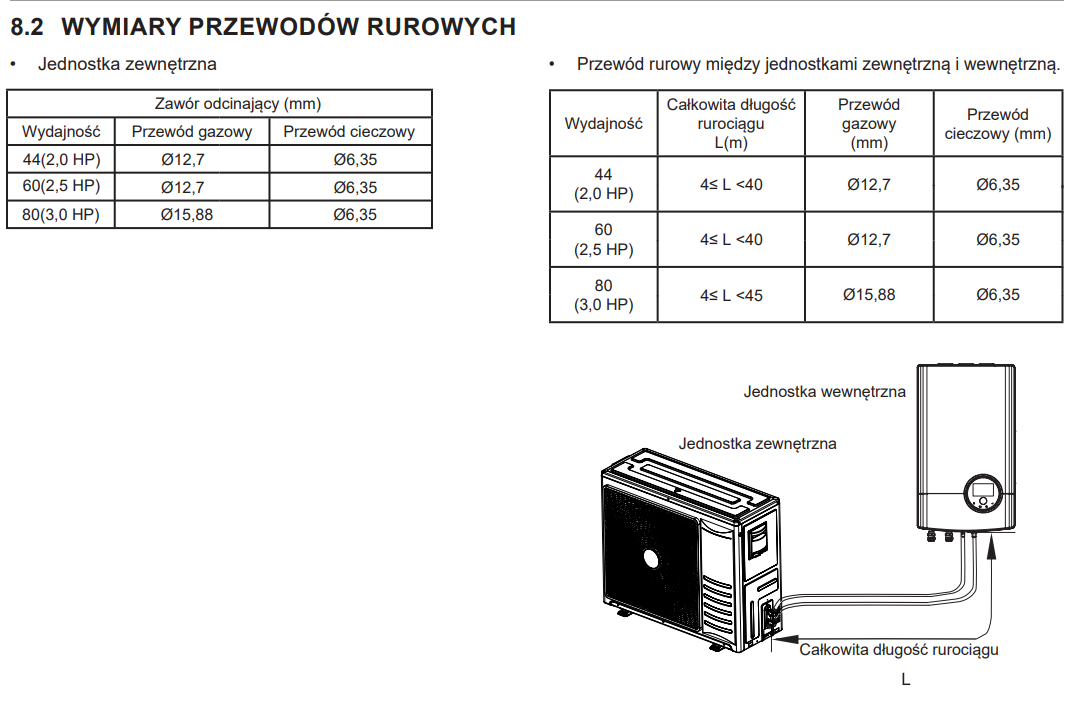

Rury czynnika chłodniczego łączą jednostkę zewnętrzną z jednostką wewnętrzną (modułem hydraulicznym). W modelach Hi-Therma stosuje się miedziane rury chłodnicze o określonych średnicach i maksymalnych długościach – producent podaje w instrukcji zalecane średnice dla gazu i cieczy oraz dopuszczalną długość całkowitą rurociągu.

Bardzo ważne: samodzielne cięcie, kielichowanie, lutowanie i napełnianie układu czynnikiem R32 powinno wykonywać wyłącznie osoby z uprawnieniami F-gaz. Ty możesz jednak zaplanować trasę i przygotować przepusty przez ścianę.

Krok 1: Zaplanuj trasę rur

• wybierz możliwie krótką i prostą trasę między jednostką zewnętrzną a wewnętrzną,
• unikaj zbędnych załamań i „pętli” – każdy łuk to dodatkowe opory przepływu i potencjalne miejsce awarii,
• rozważ estetykę – rury można prowadzić w korytkach elewacyjnych lub pod tynkiem (po uzgodnieniu z instalatorem).

Krok 2: Przygotuj przepust przez ścianę

• wywierć przepust o odpowiedniej średnicy tak, aby dało się przeprowadzić dwie rury (gaz, ciecz) oraz przewód komunikacyjny,
• krawędzie otworu zabezpiecz tuleją lub rurą ochronną, aby nie uszkodzić izolacji rur,
• po zakończeniu prac przepust należy uszczelnić (np. pianką i silikonem) – tak, aby nie powstawały mostki termiczne i przedmuchy.

Krok 3: Wymagania co do rur – o co zapytać instalatora

• czy stosuje rury miedziane do instalacji chłodniczych, o odpowiedniej grubości ścianki (zgodnie z tabelą producenta),
• czy rury przed montażem są zabezpieczone przed wilgocią i brudem (np. zaślepki na końcach),
• czy po połączeniu instalacji wykonuje próbę szczelności oraz próżnię przed napełnieniem układu,
• czy cała trasa – zarówno rura gazowa, jak i cieczowa – będzie zaizolowana na całej długości.

Krok 4: Izolacja i mocowanie rur

• rury należy w całości zaizolować, aby uniknąć kondensacji wilgoci i strat ciepła,
• nie stosuj izolacji zawierającej amoniak – może uszkadzać miedź w dłuższym okresie,
• rury powinny być mocowane do ściany uchwytami, tak aby nie przenosiły drgań na konstrukcję budynku.

Najczęstsze błędy przy montażu jednostki zewnętrznej

Nawet przy dobrym sprzęcie można „położyć” instalację przez kilka prostych błędów. Oto lista, którą warto przejrzeć zanim wykonasz lub odbierzesz montaż.

• Za mało miejsca wokół urządzenia – jednostka „dusi się”, spada sprawność, częściej wchodzi w tryb odszraniania.
• Zbyt wąska rama pod jednostką – urządzenie nie ma stabilnego oparcia, przenosi drgania, w skrajnych przypadkach może się przechylić.
• Brak przemyślanego odpływu skroplin – woda leje się na taras, podjazd lub przejście dla domowników, zimą tworząc lód.
• Trasa rur bez izolacji lub z przerwami – kondensacja na rurach, zawilgocenie ściany, straty energii.
• Montaż w miejscu silnych wiatrów – wiatr może zakłócać pracę wentylatora, a nawet zmieniać jego kierunek obrotów.
• Brak uziemienia i prawidłowego zabezpieczenia elektrycznego – tu bezwzględnie wymagany jest elektryk z uprawnieniami.

Mini-checklista odbioru montażu jednostki zewnętrznej:

• czy fundament jest stabilny i wypoziomowany, a wszystkie śruby kotwiące są dokręcone,
• czy zachowano wymagane odległości od ścian i innych przeszkód,
• czy odpływ skroplin ma spadek i kończy się w bezpiecznym miejscu,
• czy trasa rur jest zaizolowana i estetycznie poprowadzona,
• czy przewody elektryczne są zabezpieczone i nie wiszą luźno.

Co dalej po montażu jednostki zewnętrznej

Kiedy fundament, jednostka, odpływ skroplin i trasa rur są gotowe, przychodzi czas na prace instalatora i uruchomienie całego systemu.

Krok 1: Prace specjalistyczne

• połączenie rur chłodniczych i wykonanie prób szczelności,
• wykonanie próżni w układzie i ewentualne uzupełnienie czynnika chłodniczego zgodnie z instrukcją,
• podłączenie zasilania, przewodów komunikacyjnych i wykonanie pomiarów elektrycznych.

Krok 2: Rozruch próbny i testy

• uruchomienie pompy ciepła w trybie grzania/chłodzenia,
• sprawdzenie, czy jednostka zewnętrzna nie wpada w nadmierne wibracje,
• kontrola, czy skropliny wypływają prawidłowo i nie cofają się pod urządzenie.

Krok 3: Dokumentacja i gwarancja

• instalator powinien potwierdzić wykonanie montażu i rozruchu wpisem w karcie gwarancyjnej,
• warto zachować zdjęcia z montażu (fundament, trasa rur, podłączenia) – przydadzą się w razie późniejszych serwisów,
• zapytaj o zalecany harmonogram przeglądów i czyszczenia wymiennika jednostki zewnętrznej.

Wycena kompletnego zestawu pompy ciepła

Jednostka zewnętrzna to tylko część całego systemu. O odpowiednim komforcie i rachunkach za prąd decyduje dobrze dobrany zestaw: moc pompy ciepła, bufor, zasobnik ciepłej wody, automatyka i hydraulika instalacji.

Jeśli dopiero planujesz inwestycję, warto zacząć od projektu lub przynajmniej podstawowych danych o budynku (powierzchnia, izolacja, sposób ogrzewania, lokalizacja). Na tej podstawie można dobrać odpowiedni model Hisense Hi-Therma i przygotować wycenę kompletnego zestawu do Twojego domu.

Chcesz mieć pewność, że jednostka zewnętrzna będzie zamontowana zgodnie z zaleceniami producenta, a cała instalacja pompy ciepła będzie dopasowana do Twojego budynku?

Chcesz wycenę kompletnego zestawu pompy ciepła do Twojego domu na podstawie projektu? Wyślij projekt lub podstawowe informacje o budynku na adres biuro@sam-montuje.pl lub zadzwoń: 732 029 163.
