Chłodziwo i rury łączące – YORK SPLIT (R32) krok po kroku

Jak prawidłowo wykonać orurowanie chłodnicze w pompie ciepła YORK SPLIT? W artykule omawiamy średnice rur, maksymalne długości, próżnię, próbę szczelności i zasady uzupełniania czynnika R32. Poradnik oparty na oficjalnej instrukcji YORK.

Spis treści:

1. Rola chłodziwa i orurowania w systemie SPLIT
2. Chłodziwo R32 – co musisz wiedzieć
3. Średnice rur gaz/ciecz – wymagania producenta
4. Maksymalne długości i różnice wysokości
5. Lutowanie i przygotowanie rur
6. Próba szczelności i próżnia
7. Uzupełnianie czynnika – kiedy i ile
8. Izolacja termiczna rur
9. Checklista: chłodziwo i rury

Rola chłodziwa i orurowania w systemie SPLIT

W pompie ciepła typu SPLIT jednostka zewnętrzna i wewnętrzna są połączone instalacją chłodniczą. Producent YORK wyraźnie podkreśla, że jakość wykonania rur, próżni i szczelności ma bezpośredni wpływ na żywotność sprężarki.

Jeżeli planujesz montaż zestawu z kategorii pompy ciepła do samodzielnego montażu, ten etap wymaga największej dokładności.

Chłodziwo R32 – co musisz wiedzieć

Jednostki YORK SPLIT pracują na czynniku R32. Jest to czynnik o niższym GWP niż starsze czynniki, ale o klasie palności A2L. Z tego powodu producent wymaga:

• zachowania szczególnej ostrożności przy pracach chłodniczych,
• niewypuszczania czynnika do atmosfery,
• stosowania procedur zgodnych z instrukcją.

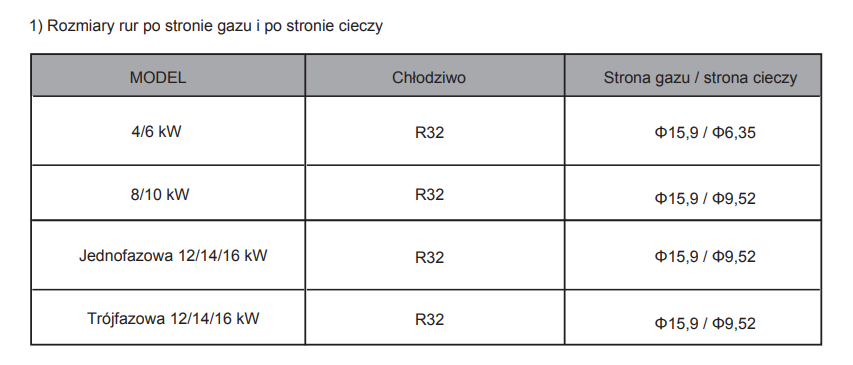

Średnice rur gaz/ciecz – wymagania producenta

Instrukcja YORK dokładnie określa średnice rur dla poszczególnych mocy urządzeń. Najczęściej stosowane konfiguracje to:

• strona gazowa: Φ15,9 mm,
• strona ciekła: Φ6,35 mm lub Φ9,52 mm – w zależności od mocy.

Stosowanie innych średnic niż zalecane przez producenta jest niedopuszczalne.

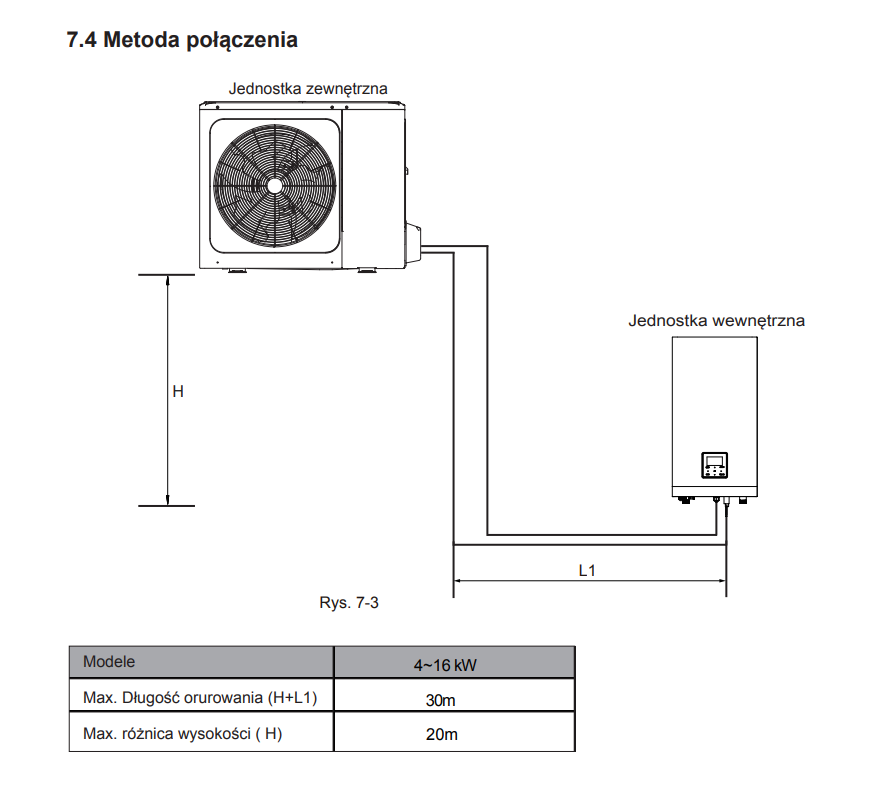

Maksymalne długości i różnice wysokości

Producent określa również ograniczenia dotyczące długości instalacji chłodniczej:

• maksymalna długość rur: do 30 m,
• maksymalna różnica wysokości: do 20 m.

Przekroczenie tych wartości może skutkować problemami z olejowaniem sprężarki i spadkiem wydajności.

Lutowanie i przygotowanie rur

Przed podłączeniem rur producent wymaga:

1. oczyszczenia rur z brudu i wilgoci,
2. przepłukania instalacji sprężonym azotem,
3. lutowania przy ciągłym podawaniu azotu.

Brak azotu podczas lutowania może prowadzić do powstania tlenków wewnątrz instalacji.

Próba szczelności i próżnia

Po wykonaniu połączeń instrukcja YORK wymaga:

• przeprowadzenia próby szczelności sprężonym azotem,
• niewykorzystywania tlenu ani gazów palnych,
• wykonania próżni pompą próżniową od strony cieczy.

[MIEJSCE NA ILUSTRACJĘ z PDF: próba szczelności i podłączenie pompy próżniowej]

Używanie czynnika do wypychania powietrza jest zabronione.

Uzupełnianie czynnika – kiedy i ile

Jednostki YORK SPLIT są fabrycznie napełnione czynnikiem. Instrukcja wskazuje, że:

• do długości rur cieczowych 15 m nie ma potrzeby uzupełniania czynnika,
• powyżej 15 m należy dodać czynnik zgodnie z tabelą producenta.

[MIEJSCE NA ILUSTRACJĘ z PDF: tabela ilości dodatkowego czynnika R32]

Dokładne wartości należy każdorazowo sprawdzić w aktualnej dokumentacji [DO SPRAWDZENIA].

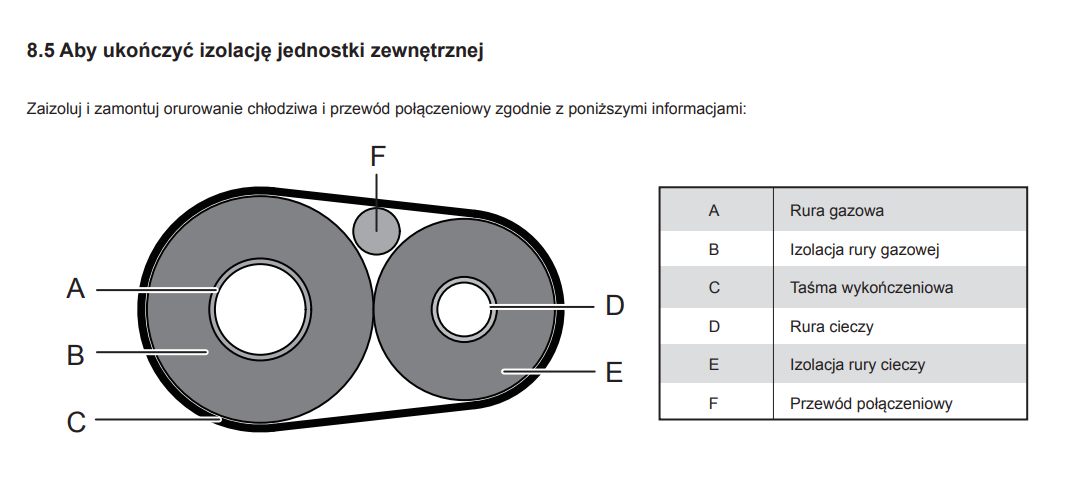

Izolacja termiczna rur

Producent wymaga oddzielnej izolacji rury gazowej i ciekłej. Izolacja powinna:

• mieć odpowiednią grubość (min. 15–20 mm w zależności od średnicy),
• być odporna na temperaturę i wilgoć,
• nie posiadać przerw w miejscach połączeń.

Checklista: chłodziwo i rury

• Zrób: stosuj wyłącznie zalecane średnice rur
• Zrób: wykonaj próbę szczelności azotem
• Zrób: przeprowadź pełną próżnię
• Unikaj: wypychania powietrza czynnikiem
• Unikaj: lutowania bez azotu

Jeśli kompletujesz instalację, sprawdź również zestawy pomp ciepła SPLIT dostępne w Sam-Montuje.pl, które można dopasować do długości tras chłodniczych.
