Instrukcja obsługi sterownika przewodowego KAISAI – krok po kroku dla użytkownika

Sterownik przewodowy KAISAI to centrum zarządzania pompą ciepła i ciepłą wodą użytkową.

W tej instrukcji krok po kroku wyjaśniamy obsługę ekranu, ikon, trybów pracy oraz podstawowe ustawienia.

Spis treści:

1. Do czego służy sterownik przewodowy KAISAI?
2. Wygląd i przyciski sterownika
3. Ikony i symbole na ekranie – co oznaczają?
4. Odblokowanie ekranu i podstawowa obsługa
5. Jak zmienić temperaturę ogrzewania lub DHW?
6. Zmiana trybu pracy: grzanie, chłodzenie, AUTO
7. Obsługa ciepłej wody użytkowej (DHW)
8. Połączenie Wi-Fi i aplikacja mobilna
9. Najczęstsze problemy i wskazówki

Do czego służy sterownik przewodowy KAISAI?

Sterownik przewodowy KAISAI to panel, za pomocą którego użytkownik zarządza pracą pompy ciepła: ogrzewaniem, chłodzeniem oraz ciepłą wodą użytkową (DHW).

Takie sterowanie spotkasz m.in. w zestawach pomp ciepła typu SPLIT o mocy 9 kW, stosowanych w domach jednorodzinnych.

Przykładowe zestawy kompatybilne z tego typu sterowaniem znajdziesz tutaj:

• Pompa ciepła 9 kW SPLIT – wariant 1
• Pompa ciepła 9 kW SPLIT – wariant 2
• Pompa ciepła 9 kW SPLIT – wariant 3
• Pompa ciepła 9 kW SPLIT – wariant 4

Wygląd i przyciski sterownika

Sterownik posiada ekran LCD oraz zestaw przycisków nawigacyjnych, które umożliwiają poruszanie się po menu i zmianę ustawień pracy pompy ciepła.

• MENU – wejście do struktury menu.
• ON/OFF – włączanie i wyłączanie ogrzewania, chłodzenia lub DHW.
• Strzałki – nawigacja i zmiana wartości.
• OK – zatwierdzanie wyboru.
• UNLOCK – blokada/odblokowanie sterownika.

Ikony i symbole na ekranie – co oznaczają?

Ikony na ekranie informują o aktualnym stanie systemu: trybie pracy, aktywności sprężarki, przygotowaniu ciepłej wody lub ewentualnych błędach.

• ☀️ tryb grzania
• ❄️ tryb chłodzenia
• ? ciepła woda użytkowa (DHW)
• ? blokada klawiatury
• ⚠️ błąd lub zabezpieczenie

Odblokowanie ekranu i podstawowa obsługa

Sterownik automatycznie blokuje się po dłuższej bezczynności.

Krok 1: Naciśnij dowolny przycisk – ikona blokady zacznie migać.

Krok 2: Przytrzymaj przycisk UNLOCK, aż ekran się odblokuje.

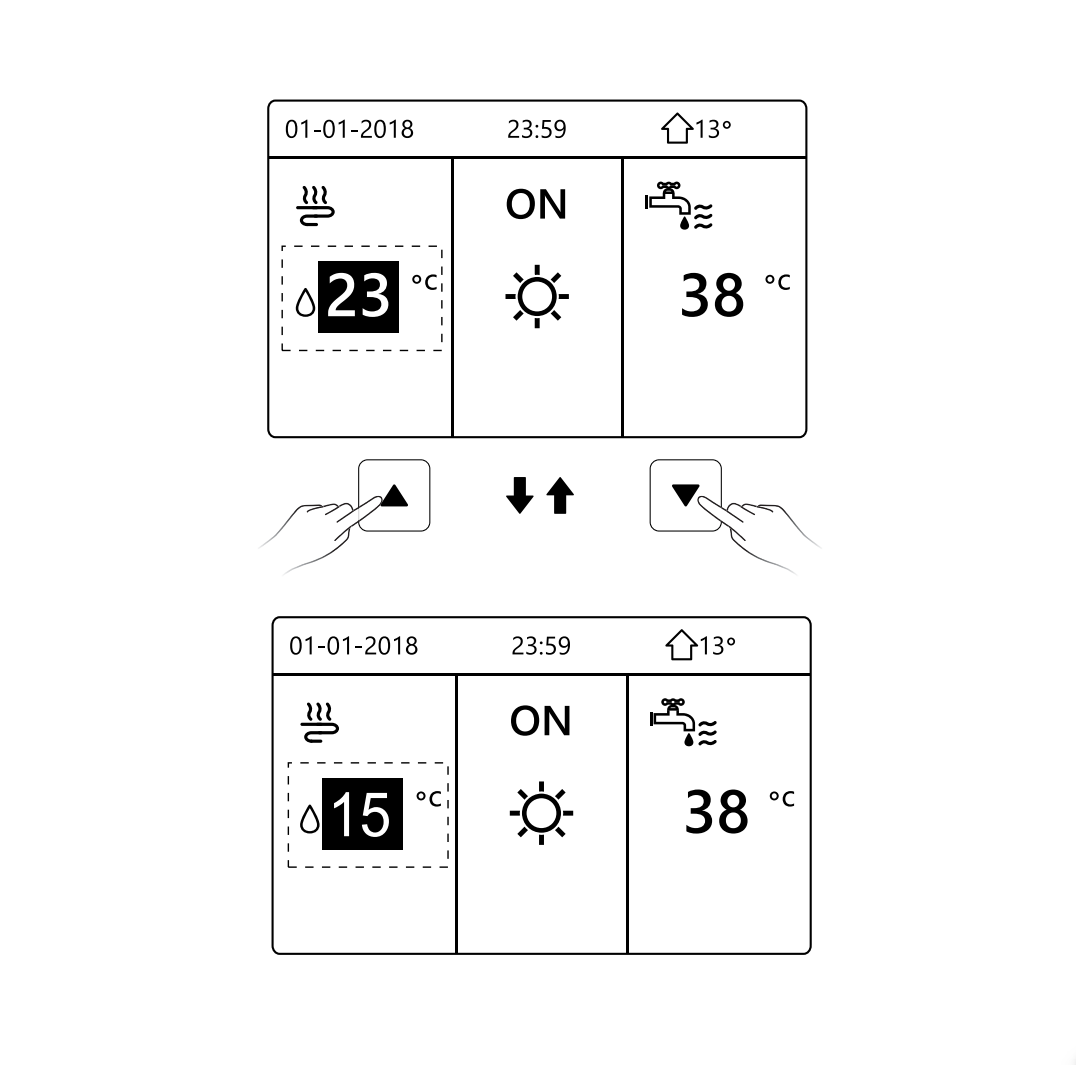

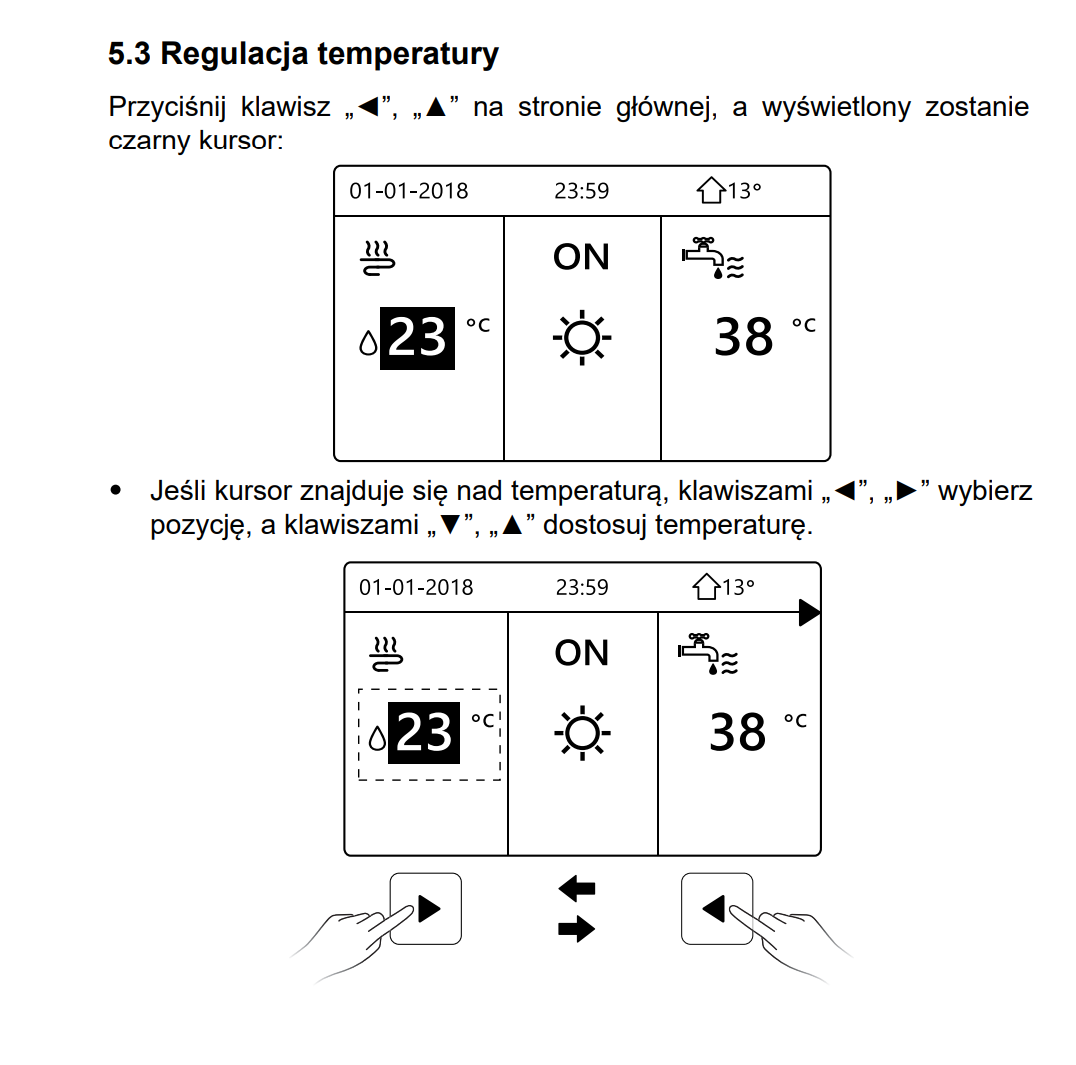

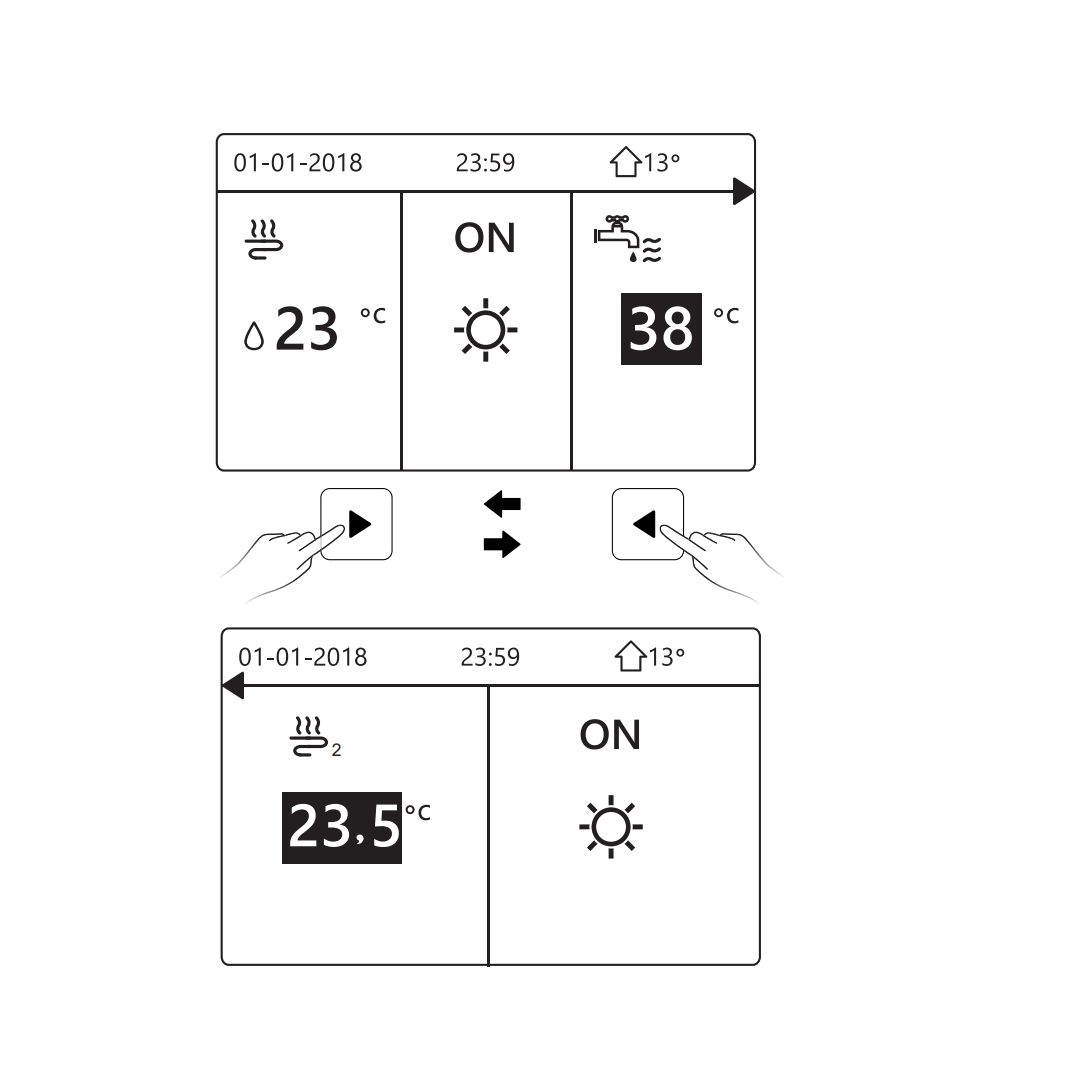

Jak zmienić temperaturę ogrzewania lub DHW?

Temperaturę ogrzewania i ciepłej wody ustawisz bezpośrednio z poziomu strony głównej sterownika.

Krok 1: Wybierz pole z temperaturą.

Krok 2: Zmień wartość strzałkami góra/dół.

Krok 3: Zatwierdź ustawienie.

Takie ustawienia mają kluczowe znaczenie dla efektywnej pracy pomp ciepła 9 kW, szczególnie w systemach ogrzewania podłogowego.

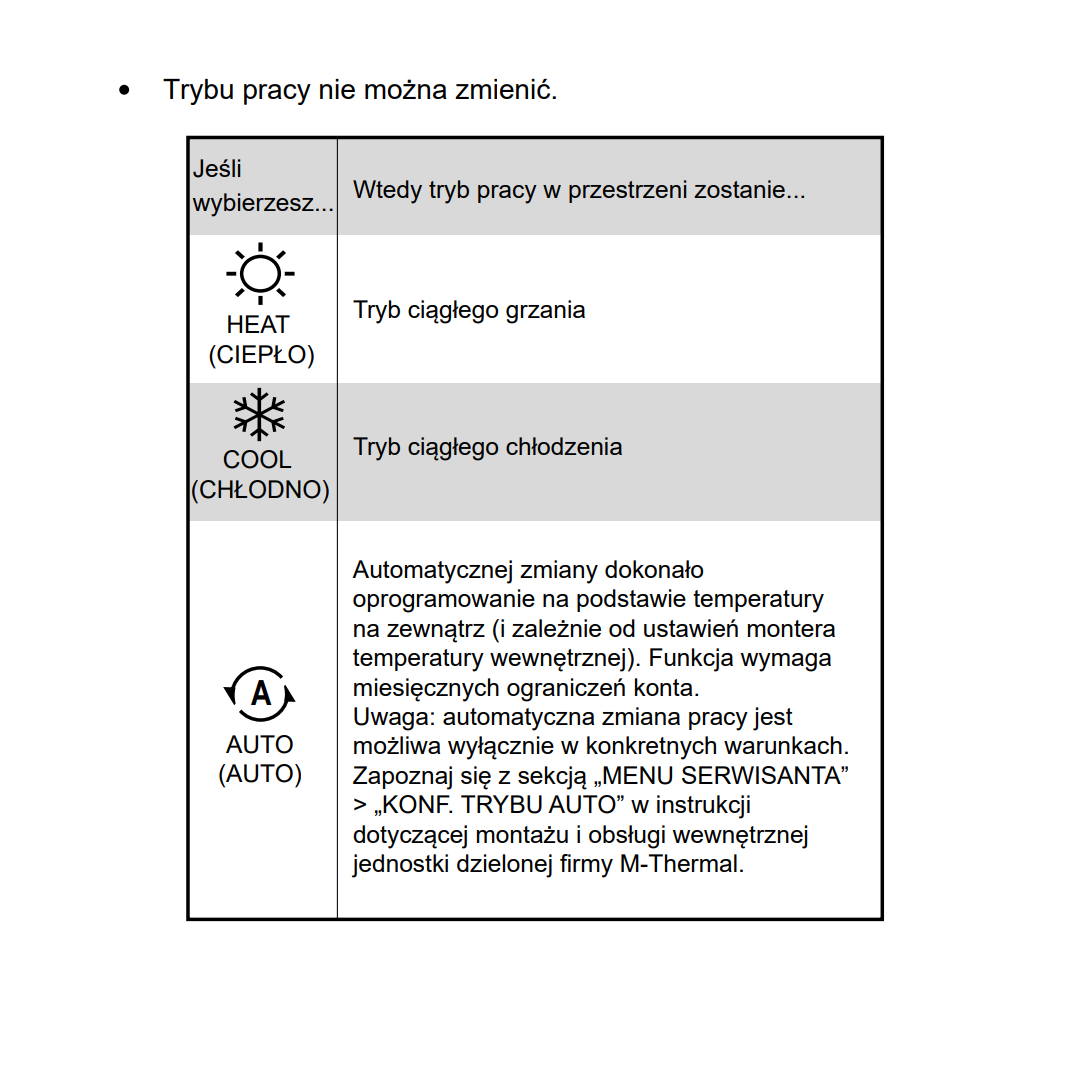

Zmiana trybu pracy: grzanie, chłodzenie, AUTO

Pompy ciepła mogą pracować w trybie grzania, chłodzenia lub automatycznym.

Krok 1: MENU → TRYB PRACY.

Krok 2: Wybierz HEAT / COOL / AUTO.

Krok 3: Zatwierdź wybór.

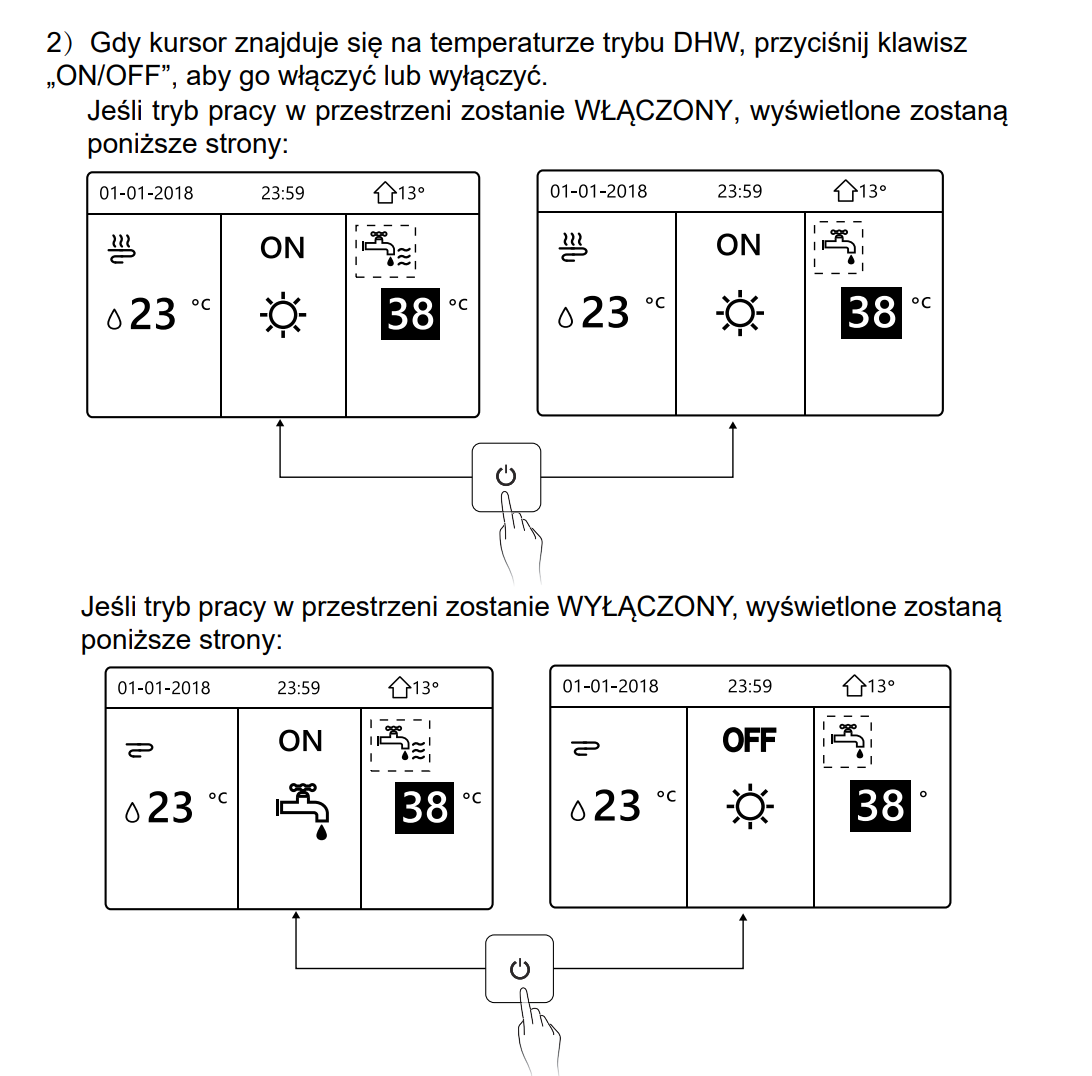

Obsługa ciepłej wody użytkowej (DHW)

Sterownik pozwala niezależnie sterować przygotowaniem ciepłej wody użytkowej.

Krok 1: Przejdź kursorem na sekcję DHW.

Krok 2: Naciśnij ON/OFF.

W zestawach pomp ciepła SPLIT 9 kW odpowiednie ustawienie DHW ma duży wpływ na komfort i zużycie energii.

Połączenie Wi-Fi i aplikacja mobilna

Sterownik można połączyć z aplikacją mobilną przez sieć Wi-Fi.

Krok 1: MENU → KONFIGURACJA SIECI WLAN.

Krok 2: Wybierz TRYB AP.

Krok 3: Postępuj zgodnie z instrukcjami aplikacji.

[MIEJSCE NA ILUSTRACJĘ z PDF: wyszukaj Ctrl+F „KONFIGURACJA SIECI WLAN” oraz „TRYB AP”, str. 26]

Najczęstsze problemy i wskazówki

• Brak reakcji ekranu – sprawdź blokadę klawiatury.
• Brak możliwości zmiany trybu – sterowanie może przejąć termostat pokojowy.
• Problemy z Wi-Fi – upewnij się, że sieć działa w paśmie 2,4 GHz.
