Montaż pompy ciepła Hisense Integra 4.4/8 kW – poradnik instalacji

Praktyczny przewodnik montażowy pompy ciepła Integra 4.4 / 8 kW. Omawiamy przygotowanie, podłączenia hydrauliczne i elektryczne oraz pierwsze uruchomienie zgodnie z wytycznymi producenta.

W tekście znajdziesz wiele wskazówek praktycznych oraz miejsca na ilustracje ze schematami z instrukcji PDF.

Spis treści:

1. Wprowadzenie – czym wyróżnia się Integra 4.4 / 8 kW
2. Przygotowanie do montażu
3. Montaż jednostki zewnętrznej
4. Montaż jednostki wewnętrznej / modułu hydraulicznego
5. Napełnianie i odpowietrzanie instalacji
6. Pierwsze uruchomienie pompy ciepła
7. Konserwacja i przeglądy
8. Najczęstsze błędy montażowe
9. Podsumowanie

Wprowadzenie – czym wyróżnia się Integra 4.4 / 8 kW

Pompy ciepła Integra 4.4 i 8 kW to kompaktowe urządzenia typu powietrze–woda, stosowane zarówno w nowych budynkach, jak i modernizacjach. Producent w instrukcji (m.in. sekcje dotyczące montażu jednostki zewnętrznej oraz instalacji hydraulicznej) podkreśla, że prawidłowy montaż znacząco wpływa na późniejszą efektywność, poziom hałasu i żywotność urządzenia.

W artykule przeprowadzę Cię przez wszystkie etapy instalacji – od przygotowania miejsca, przez podłączenia, aż po pierwsze uruchomienie. W treści znajdziesz także oznaczenia miejsc, gdzie warto dodać ilustracje ze schematami z przesłanej instrukcji PDF.

Przygotowanie do montażu

Przed montażem sprawdź kompletność zestawu, warunki pracy oraz przygotuj narzędzia. Instrukcja podkreśla m.in. konieczność zachowania odpowiedniej wentylacji wokół urządzenia oraz minimalnych odstępów serwisowych.

Warunki montażowe

Jednostka zewnętrzna nie może pracować w temperaturach otoczenia przekraczających zalecane wartości, a miejsce montażu musi zapewniać swobodny przepływ powietrza.

• Zostaw przestrzeń serwisową – zgodnie z instrukcją musi ona umożliwiać pełny dostęp do urządzenia.
• Nie umieszczaj urządzenia przy ścianach odbijających hałas.
• Podłoże powinno być stabilne, wypoziomowane i odporne na obciążenie.

Narzędzia i materiały

Do montażu potrzebne będą m.in.: klucze, śrubokręty, poziomica, narzędzia hydrauliczne, izolacja antykondensacyjna, uszczelki, zawory odcinające oraz filtr siatkowy (dostarczany w zestawie – sekcja akcesoriów w instrukcji).

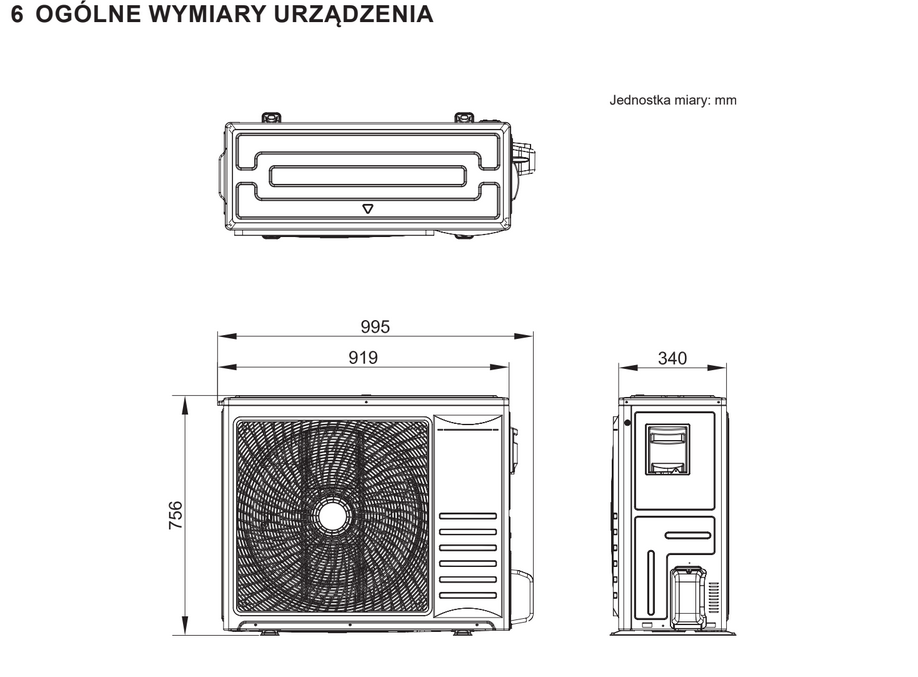

Montaż jednostki zewnętrznej

Krok 1: Ustawienie i wypoziomowanie urządzenia

Ustaw jednostkę na stabilnym fundamencie. Producent zaleca, aby odchylenie poziomu nie przekraczało 1° (zgodnie z instrukcją montażu).

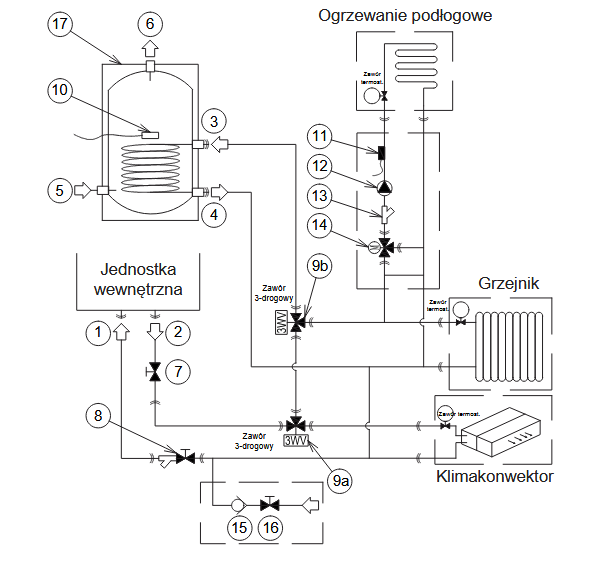

Krok 2: Podłączenia hydrauliczne

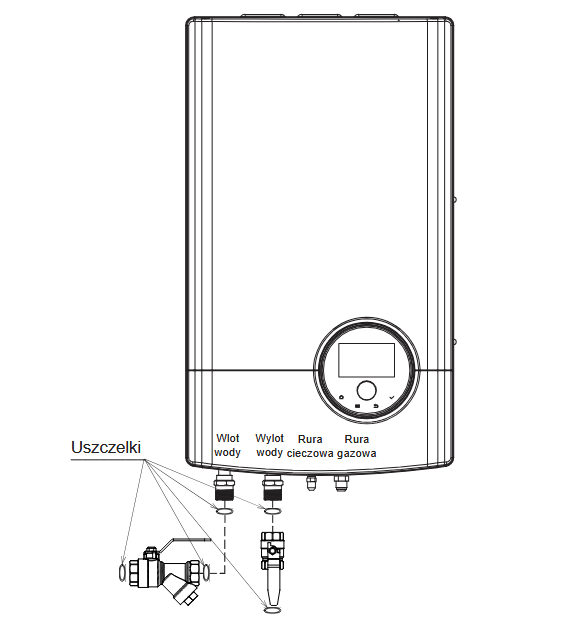

Do jednostki prowadzi się przewody instalacji ogrzewania/chłodzenia. Instrukcja określa kolejność oraz wymogi dotyczące montażu zaworu odcinającego z filtrem (sekcja 8.3.1).

• Filtr siatkowy należy zamontować na przewodzie powrotnym.
• Upewnij się, że kierunek przepływu jest zgodny z oznaczeniami.
• Zastosuj izolację antykondensacyjną – producent wymaga minimum 13 mm grubości przy wilgotności powyżej 80% RH (zgodnie z instrukcją).

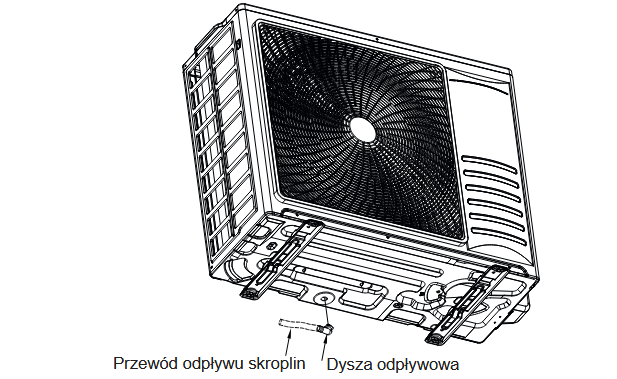

Krok 3: Odprowadzenie skroplin

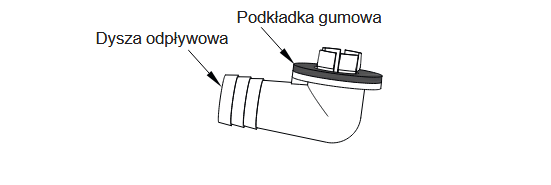

Do króćca skroplin podłącz przewód o spadku umożliwiającym swobodny odpływ. Jest on dostarczony w zestawie akcesoriów.

Montaż jednostki wewnętrznej / modułu hydraulicznego

Krok 1: Przygotowanie miejsca instalacji

Jednostkę wewnętrzną należy zamontować w pomieszczeniu o odpowiedniej temperaturze – zbyt niska może powodować ryzyko zamarzania przewodów (sekcja bezpieczeństwa producenta).

Krok 2: Podłączenia wodne

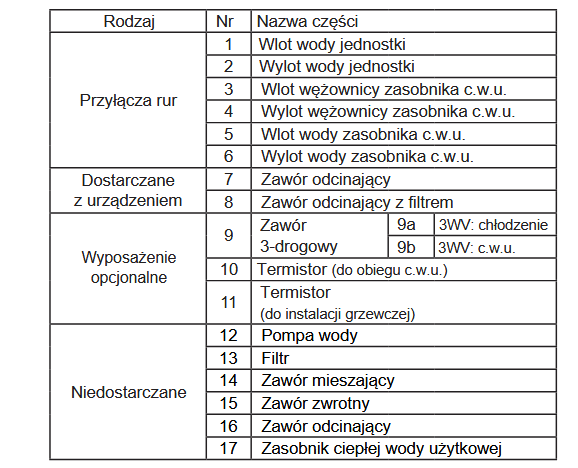

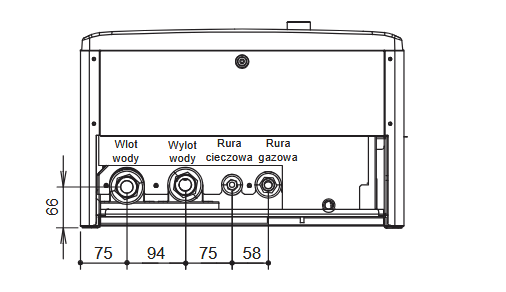

Podłącz przewody wody użytkowej i obiegu grzewczego zgodnie z opisem króćców w instrukcji (sekcja 8.3 i tabela króćców).

• Zastosuj zawory odcinające, aby umożliwić serwis bez opróżniania instalacji.
• Przewody CWU również wymagają odpowiedniej izolacji.

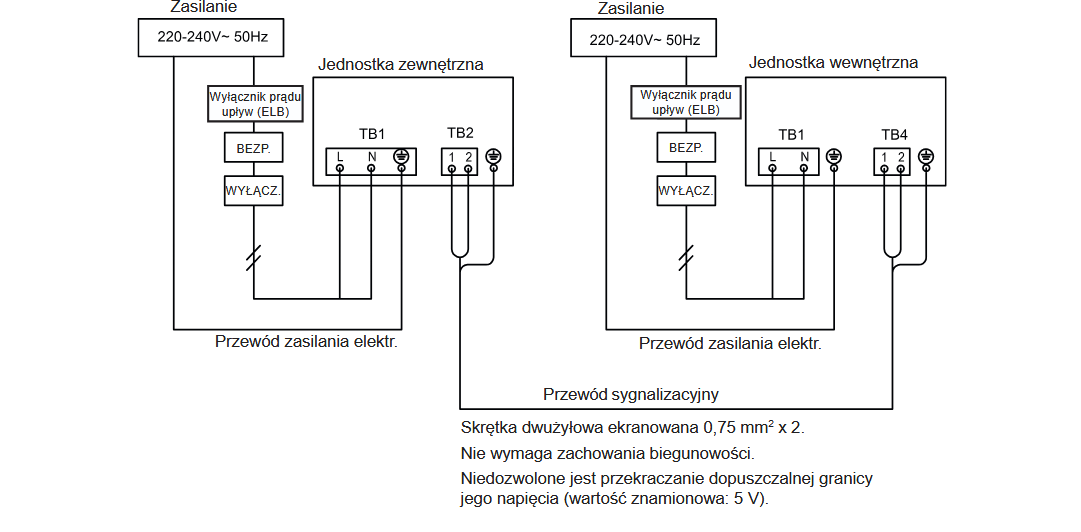

Krok 3: Podłączenia elektryczne

Podłączenia należy wykonywać przy odłączonym zasilaniu – producent wymaga zachowania norm i wykonywania prac przez osoby wykwalifikowane (sekcja bezpieczeństwa elektrycznego).

• Zastosuj przewody o odpowiednich przekrojach zgodnie z tabelą z instrukcji (np. 2,5–10 mm² w zależności od długości przewodu).
• Przewody sygnałowe powinny być ekranowane.
• Wymagany jest wyłącznik zapewniający pełne rozłączenie biegunów.

Napełnianie i odpowietrzanie instalacji

Zgodnie z instrukcją należy najpierw napełnić obieg grzewczy wodą o parametrach zgodnych z tabelą jakości wody (np. twardość CaCO3 60–150 mg/l).

Krok 1: Napełnij instalację powoli, kontrolując ciśnienie.

Krok 2: Odpowietrz najwyższe punkty układu.

Krok 3: Sprawdź szczelność wszystkich połączeń.

• Unikaj gwałtownego napełniania instalacji.
• Stosuj filtrację lub zmiękczanie wody, aby zapobiec odkładaniu kamienia.

Pierwsze uruchomienie pompy ciepła

Producent określa jednoznaczne kroki w sekcji „Procedura rozruchu”.

Krok 1: Kontrola ustawień hydraulicznych

Sprawdź, czy wszystkie zawory są otwarte i czy przepływ jest zgodny z wymaganiami.

Krok 2: Aktywacja urządzenia

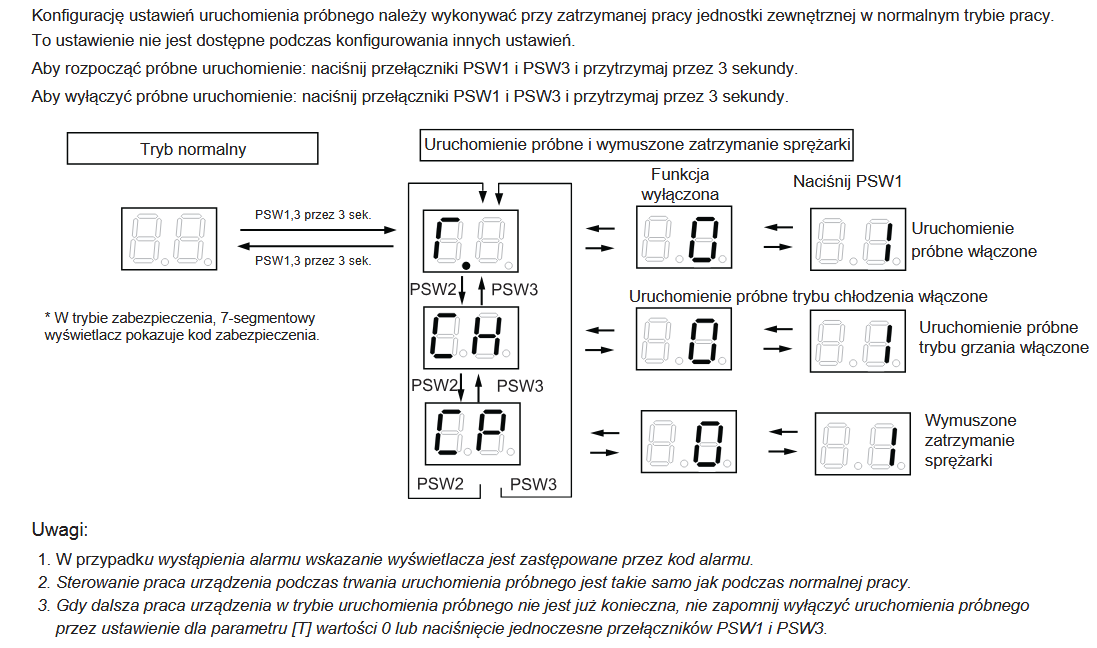

Uruchomienie wymaga ustawienia trybu na panelu sterownika (sekcja PCB).

Krok 3: Test działania

W pierwszej godzinie monitoruj: temperaturę zasilania, pracę sprężarki, ciśnienie wody, obecność niepożądanych dźwięków.

Konserwacja i przeglądy

Regularne przeglądy poprawiają efektywność pompy. Instrukcja zaleca sprawdzanie parametrów wody, filtrów, szczelności oraz czystości wymiennika (sekcja 9.5).

• Czyść filtr siatkowy co kilka miesięcy.
• Kontroluj jakość wody – wysoka twardość skraca żywotność wymiennika.
• Raz w roku wykonaj przegląd serwisowy.

Najczęstsze błędy montażowe

• Niewłaściwe podłączenie zaworu odcinającego z filtrem – często odwraca się kierunek przepływu.
• Brak izolacji na przewodach przy wysokiej wilgotności – prowadzi do skraplania.
• Nieodpowiednie przekroje przewodów zasilających.
• Zbyt mała przestrzeń serwisowa.

Podsumowanie

Instalacja pompy ciepła Integra 4.4 / 8 kW wymaga odpowiedniego przygotowania, prawidłowego podłączenia hydraulicznego i elektrycznego oraz kontrolowanego rozruchu. Dzięki temu urządzenie będzie pracować efektywnie i bezawaryjnie przez lata.
