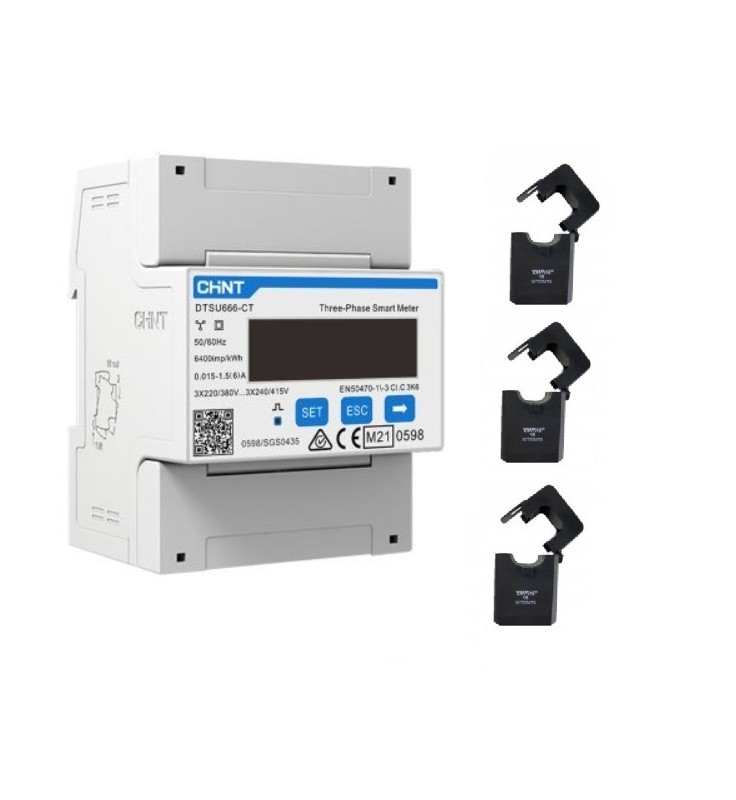

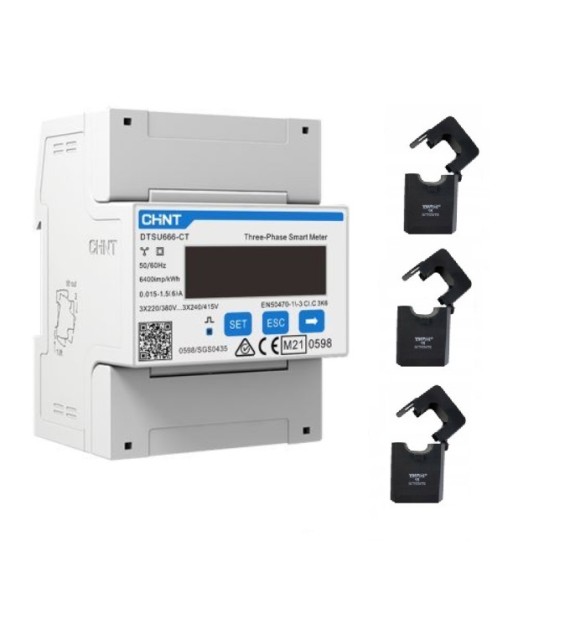

CHINT Licznik energii 3-fazowy DTSU666 (100A/40mA) z przekładnikami w zestawie
Trójfazowy CHINT DTSU666 z trzema przekładnikami 100 A / 40 mA w zestawie. Mierzy przepływ energii w obu kierunkach i komunikuje się przez RS-485 z Modbus-RTU. Do układów pomiarowych zgodnych z tym wykonaniem licznika.
Szybka wysyłka
Wsparcie techniczne
Bezpieczne płatności
CHINT DTSU666 100A/40mA z przekładnikami
CHINT DTSU666 100A/40mA mierzy energię w trójfazowym układzie czteroprzewodowym, wykorzystując zewnętrzne przekładniki prądowe. Oferta obejmuje trzy przekładniki prądowe 100 A / 40 mA. Licznik mierzy energię i moc w obu kierunkach przepływu.
Dane pomiarowe i komunikacja
Urządzenie udostępnia pomiary energii, mocy, napięcia, prądu, częstotliwości oraz współczynnika mocy. Łączność RS-485 wykorzystuje protokół Modbus-RTU. Przed podłączeniem do falownika lub systemu zarządzania energią sprawdź obsługę dokładnej wersji licznika i wymagane ustawienia komunikacji.
Przekładniki i montaż na szynie
Zestaw zawiera przekładniki dopasowane do wskazanego wariantu pomiarowego. Należy zachować poprawne przyporządkowanie faz i kierunek osadzenia CT zgodnie ze schematem. Licznik montuje się na szynie DIN 35 mm. Wymiary 72 x 100 x 65,5 mm pomagają zaplanować miejsce w rozdzielnicy.
Zapłać wygodnie online
PVIDTSU6663FCT100
Arkusz danych
- Producent
- CHINT
- Model
- DTSU666 100A/40mA
- Wymiary
- 72 × 100 × 65,5 mm
- Komunikacja
- RS-485, Modbus-RTU
- Częstotliwość
- 50/60 Hz
- Dokładność napięcia
- ±0,5%
- Liczba faz
- 3
- Rodzaj produktu
- Trójfazowy licznik energii
- Napięcie znamionowe
- 3 × 220/380…3 × 240/415 V AC
- Montaż
- Szyna DIN 35 mm
- Sposób pomiaru
- Pośredni przez przekładniki prądowe CT
- Przekładniki w zestawie
- 3 szt., 100 A / 40 mA
- Układ połączeń
- 3P4W – trójfazowy, czteroprzewodowy
- Pomiar dwukierunkowy
- Tak – kW i kWh
- Mierzone wielkości
- kWh, kvarh, kW, kvar, kVA, A, V, Hz i współczynnik mocy
- Dokładność prądu i mocy
- ±0,5%
- Dokładność energii
- ±1%
