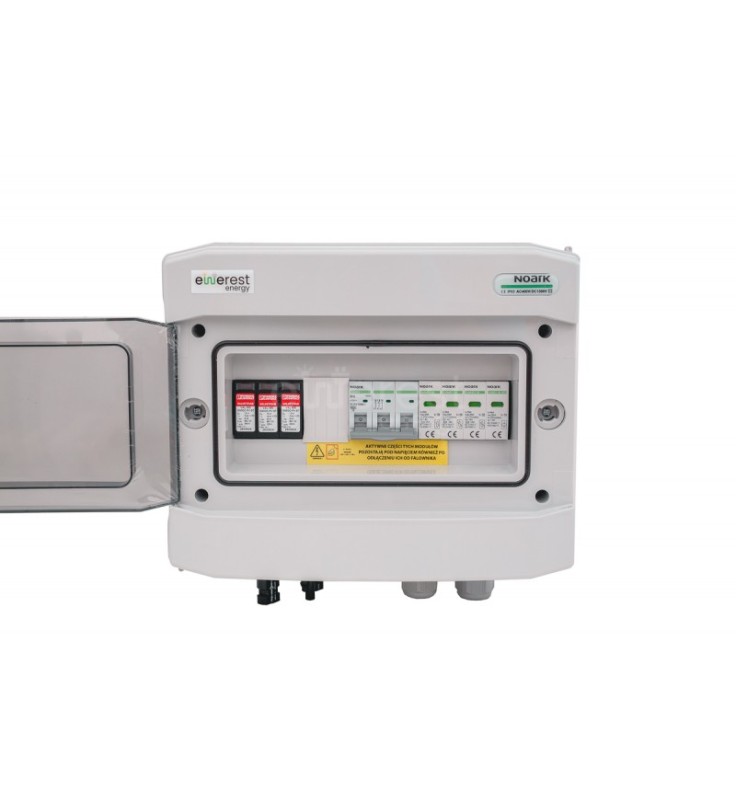

Zestaw rozdzielnica AC/DC 40 (typ 2, 1 mppt, 16A 3-fazy)
  • Zestaw rozdzielnica AC/DC 40 (typ 2, 1 mppt, 16A 3-fazy)

Zestaw rozdzielnica AC/DC 40 (typ 2, 1 mppt, 16A 3-fazy)

Gotowa rozdzielnica AC/DC Ewerest 40 do zabezpieczenia trójfazowej instalacji fotowoltaicznej z jednym łańcuchem modułów i jednym wejściem MPPT. Zawiera ograniczniki przepięć DC i AC typu 2 oraz wyłącznik nadprądowy 3P B16. Obudowa IP65, klasa ochrony II i przyłącza MC4 — zestaw gotowy do podłączenia.

PVELEWACDC40
676,50 zł
Brutto
Dodaj do listy życzeń
Dodaj do porównania

Nie wiesz, czy ten produkt będzie odpowiedni?

Skontaktuj się z nami. Sprawdzimy dobór i przygotujemy zestaw potrzebnych elementów.

Zapytaj o dobór zestawu (WhatsApp)
DOBIERZ POZOSTAŁE ELEMENTY

Sprawdź ten produkt w konfiguracji PV

Skorzystaj z kalkulatora, aby dobrać kompatybilne elementy całego zestawu.

Otwórz kalkulator


Szybka wysyłka



Wsparcie techniczne



Bezpieczne płatności

Gotowy zestaw ochronny instalacji PV

Rozdzielnica AC/DC 40 — 1 MPPT, typ 2, 3 × 16 A

Kompletna, modułowa rozdzielnica do zabezpieczenia strony DC i AC trójfazowej instalacji fotowoltaicznej. Zestaw jest fabrycznie przygotowany do podłączenia i wyposażony w przyłącza tablicowe MC4.

Najważniejsze informacje

  • 1 łańcuch modułów / 1 wejście MPPT
  • ochrona przepięciowa AC i DC typu 2
  • wyłącznik nadprądowy 3P B16
  • obudowa IP65, klasa ochrony II

Kompletne zabezpieczenie instalacji fotowoltaicznej

Rozdzielnica Ewerest 40 jest przeznaczona do instalacji fotowoltaicznych z izolowaną instalacją odgromową lub bez instalacji odgromowej, w których wymagany jest wysoki stopień ochrony obudowy. Konstrukcja jest przystosowana do montażu natynkowego.

1 MPPTjeden łańcuch modułów
Typ 2 AC/DCochrona przeciwprzepięciowa
3P B16wyłącznik nadprądowy 16 A
IP65 / IK08ochrona obudowy

Wyposażenie i wykonanie

  • ogranicznik przepięć DC typu 2 Phoenix Contact
  • ogranicznik przepięć AC typu 2 Noark
  • wyłącznik nadprądowy 3-fazowy 16 A
  • przyłącza tablicowe MC4
  • wykonanie modułowe
  • przezroczyste drzwi
  • kolor biały
  • zestaw gotowy do podłączenia

Parametry elektryczne i mechaniczne obudowy

Model obudowy PHS 12T
Liczba modułów 12
Zgodność z normami EN 60670-1, EN 62208
Stopień ochrony / odporność IP65 / IK08
Klasa ochrony II
Znamionowe napięcie izolacji Ui 690 V AC / 1000 V DC
Próba rozżarzonym drutem 650°C
Materiał tworzywo bezhalogenowe, nadające się do recyklingu

Ogranicznik przepięć DC

Phoenix Contact VAL-MS 1000DC-PV/2+V — ogranicznik przepięć typu 2 do strony prądu stałego instalacji PV.

Najwyższe napięcie trwałe UCPV 1170 V DC
Odporność na zwarcie ISCPV 2000 A
Długotrwały prąd roboczy ICPV < 20 µA
Znamionowy prąd obciążenia IL 80 A
Prąd przewodu ochronnego IPE ≤ 20 µA DC / ≤ 250 µA AC
Pobór mocy w trybie czuwania PC ≤ 25 mVA
Znamionowy prąd odprowadzany In (8/20 µs) 15 kA
Maksymalny prąd wyładowczy Imax (8/20 µs) 40 kA
Sumaryczny prąd odprowadzany ITotal (8/20 µs) 40 kA
Poziom ochrony Up ≤ 3,7 kV
Napięcie resztkowe Ures ≤ 3,7 kV przy In; ≤ 3,1 kV przy 5 kA; ≤ 3,5 kV przy 10 kA; ≤ 4 kV przy 20 kA; ≤ 4,6 kV przy 30 kA; ≤ 5 kV przy 40 kA
Czas odpowiedzi tA ≤ 25 ns
Rezystancja izolacji Riso > 5 GΩ przy 500 V DC

Wyłącznik nadprądowy

Noark Ex9BN 3P B16 — trójfazowy wyłącznik nadprądowy zgodny z IEC/EN 60898-1.

Prąd znamionowy 16 A, 3 fazy
Liczba biegunów / charakterystyka 3P / B
Znamionowa zwarciowa zdolność łączeniowa Icn 6 kA

Ogranicznik przepięć AC

Noark Ex9UE2 12.5 3PN 275 — ogranicznik typu 2 (klasa II/C/T2), zgodny z EN 61643-11. Wkładka L–N wykorzystuje warystor MOV, a N–PE iskiernik GDT.

Napięcie trwałej pracy Uc L–N: 275 V AC; N–PE: 255 V AC
Częstotliwość 50–60 Hz
Znamionowy prąd wyładowczy In (8/20 µs) L–N: 20 kA/biegun; N–PE: 40 kA/biegun
Maks. prąd impulsowy Iimp (10/350 µs) N–PE: 12 kA/biegun
Maks. prąd wyładowczy Imax (8/20 µs) 40 kA/biegun
Poziom ochrony Up przy In L–N: 1,4 kV; N–PE: 1,5 kV
Poziom ochrony Up przy Imax L–N: 2 kV; N–PE: 1,5 kV
Zdolność gaszenia prądu następczego Ifi N–PE: 100 A
Przepięcia dorywcze Ut L–N: 335 V przez 5 s; N–PE: 1200 V przez 200 ms
Napięcie ogranicznika przy 1 mA 387–473 V
Maksymalne dobezpieczenie L–N: maks. 125 A gG
Wytrzymałość zwarciowa L–N: 50 kA
Ważne: dobór zabezpieczeń, sposób podłączenia oraz montaż rozdzielnicy powinien zostać zweryfikowany przez osobę posiadającą odpowiednie uprawnienia, z uwzględnieniem parametrów falownika, modułów PV i projektu instalacji.
PVELEWACDC40

Arkusz danych

Model
PHS 12T
Materiał
Tworzywo bezhalogenowe, nadające się do recyklingu
Liczba faz
3
Liczba biegunów
3
Rodzaj produktu
Rozdzielnica AC/DC do instalacji fotowoltaicznej
Wykonanie
Modułowe, natynkowe, gotowe do podłączenia
Prąd znamionowy
16 A
Liczba MPPT / łańcuchów
1 MPPT / 1 łańcuch modułów
Ograniczniki przepięć DC
Typ 2 — Phoenix Contact VAL-MS 1000DC-PV/2+V
Ograniczniki przepięć AC
Typ 2 — Noark Ex9UE2 12.5 3PN 275
Klasa ochronności
II
Normy obudowy
EN 60670-1, EN 62208
Standard złącza
Przyłącza tablicowe MC4
Stopień ochrony / odporność
IP65 / IK08
