Mersen STPT2-40K1000V-YPV – kart
Pobierz PDF (66 KB)Karta parametrów opracowana na podstawie danych Mersen.
Nowe produkty
Nowe produkty

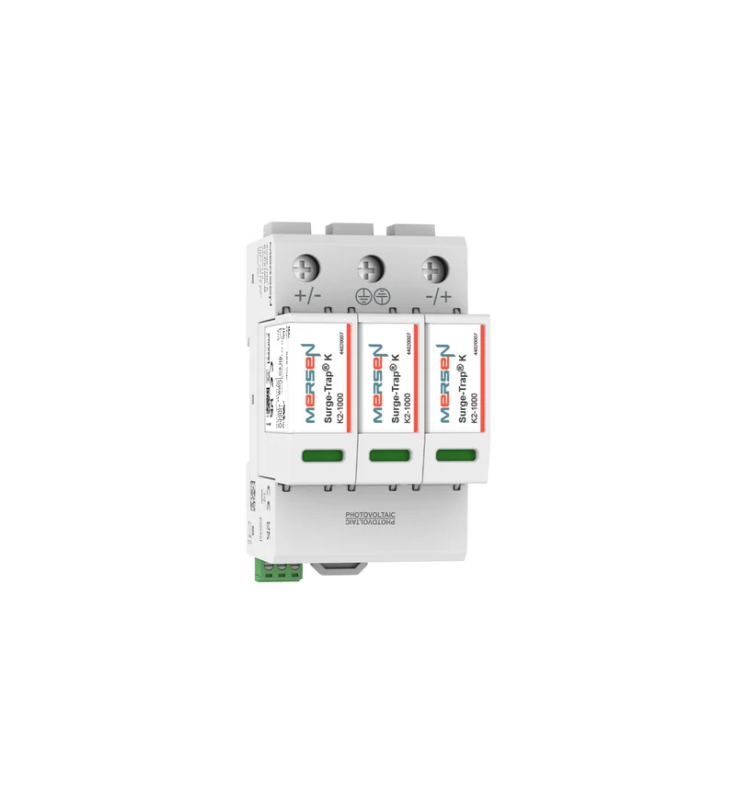

MERSEN Ogranicznik przepięć DC Typ 2 1000V DC 1‑string 3‑polowy
Szybka wysyłka
Wsparcie techniczne
Bezpieczne płatności
Mersen · STPT2-40K1000V-YPV
Ochrona przepięciowa dobrana do właściwej strony instalacji
MERSEN Ogranicznik przepięć DC Typ 2 1000V DC 1‑string 3‑polowy. Wariant STPT2-40K1000V-YPV jest przeznaczony do strony DC – instalacja fotowoltaiczna i pracuje jako typ 2 / klasa ii. Dobór ogranicznika należy skoordynować z napięciem instalacji, układem przewodów i zabezpieczeniem dobezpieczającym.
STPT2-40K1000V-YPVmodel
Typ 2 / klasa IIklasa ochrony
DCstrona instalacji
3liczba biegunów
Najważniejsze korzyści
Ochrona przepięciowa dobrana do właściwej strony instalacji
Najważniejsze cechy wariantu w skrócie. Ostateczny dobór aparatu powinien wynikać ze schematu i obliczeń instalacji elektrycznej.
01
Czytelnie określona klasa SPD
Oznaczenie Typ 2 / klasa II ułatwia umieszczenie aparatu we właściwym stopniu ochrony przepięciowej zgodnie z projektem.
02Wariant dopasowany do instalacji
Konfiguracja 3 i strona DC – instalacja fotowoltaiczna pozwalają szybko odróżnić ten model od wariantów przeznaczonych do innych układów.
03Parametry do weryfikacji projektowej
Przed montażem należy sprawdzić napięcie pracy, poziom ochrony, wymagane przewody i koordynację z pozostałymi zabezpieczeniami.
Dane do szybkiego porównania
Najważniejsze parametry produktu
Pokazujemy wyłącznie wartości przypisane do tego konkretnego wariantu.
ProducentMersen
ModelSTPT2-40K1000V-YPV
Numer katalogowy producenta83020140
Rodzaj produktuOgranicznik przepięć (SPD)
Strona instalacjiDC – instalacja fotowoltaiczna
Typ ogranicznika wg IECTyp 2 / klasa II
Liczba biegunów3
Maksymalne napięcie pracy ciągłej Ucpv1060 V DC
Prąd znamionowy wyładowczy In (8/20 µs)20 kA
Maksymalny prąd wyładowczy Imax (8/20 µs)40 kA
Poziom ochrony Up przy In≤4 kV
WykonanieWtykowe, montaż na szynie DIN
NormaIEC/EN 61643-31
Nie masz pewności, który ogranicznik przepięć pasuje do instalacji?
Podaj typ instalacji AC lub DC, napięcie robocze, układ sieci, liczbę stringów oraz zastosowane zabezpieczenia. Pomożemy porównać właściwe warianty.
PVELMR83020140
Arkusz danych
- Producent
- Mersen
- Model
- STPT2-40K1000V-YPV
- Masa
- 0,316 kg
- Liczba biegunów
- 3
- Norma
- IEC/EN 61643-31
- Rodzaj produktu
- Ogranicznik przepięć (SPD)
- Numer katalogowy producenta
- 83020140
- Strona instalacji
- DC – instalacja fotowoltaiczna
- Typ ogranicznika wg IEC
- Typ 2 / klasa II
- Wykonanie
- Wtykowe, montaż na szynie DIN
- Konfiguracja wewnętrzna
- +, −, PE
- Maksymalne napięcie pracy ciągłej Ucpv
- 1060 V DC
- Prąd znamionowy wyładowczy In (8/20 µs)
- 20 kA
- Maksymalny prąd wyładowczy Imax (8/20 µs)
- 40 kA
- Poziom ochrony Up przy In
- ≤4 kV
- Zdolność zwarciowa Iscpv
- 10 kA
