Mersen · K1-PV1000
Ochrona przepięciowa dobrana do właściwej strony instalacji

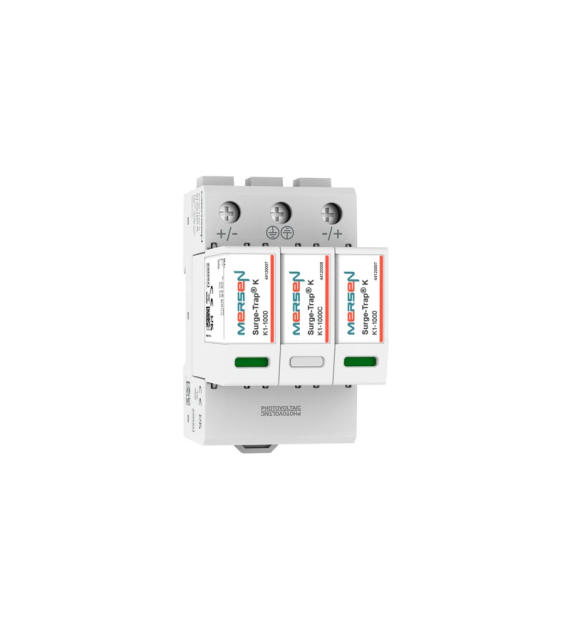

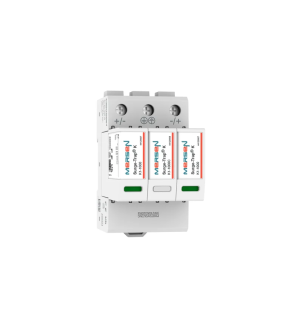

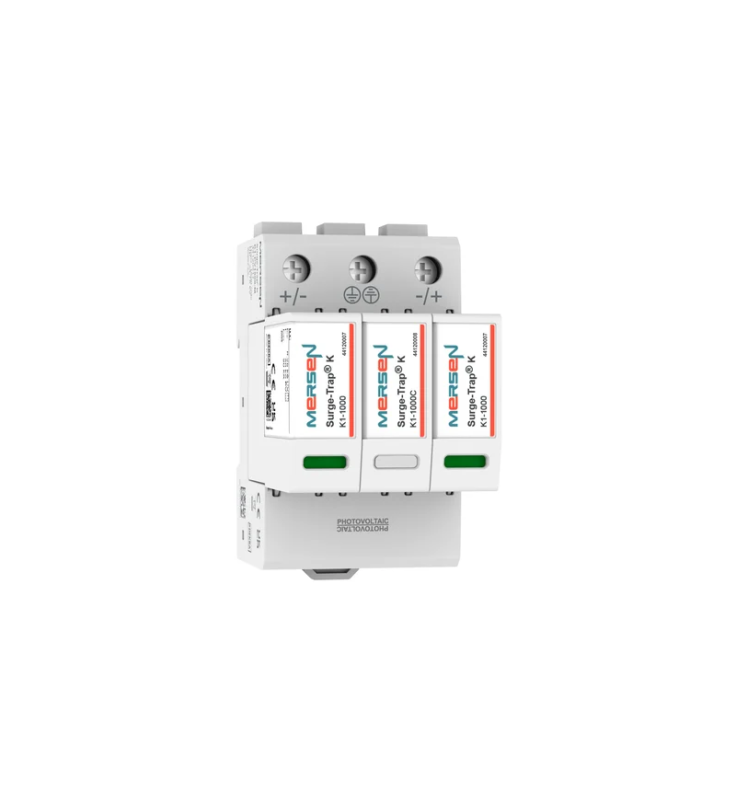

MERSEN Ogranicznik przepięć DC Typ1+2 1000V DC 1‑string 3‑polowy Surge-Trap K. Wariant K1-PV1000 jest przeznaczony do strony DC – instalacja fotowoltaiczna i pracuje jako typ 1+2 / klasa i+ii. Dobór ogranicznika należy skoordynować z napięciem instalacji, układem przewodów i zabezpieczeniem dobezpieczającym.
K1-PV1000model
Typ 1+2 / klasa I+IIklasa ochrony
DCstrona instalacji
3liczba biegunów
Najważniejsze korzyści
Ochrona przepięciowa dobrana do właściwej strony instalacji
Najważniejsze cechy wariantu w skrócie. Ostateczny dobór aparatu powinien wynikać ze schematu i obliczeń instalacji elektrycznej.
01
Czytelnie określona klasa SPD
Oznaczenie Typ 1+2 / klasa I+II ułatwia umieszczenie aparatu we właściwym stopniu ochrony przepięciowej zgodnie z projektem.
02Wariant dopasowany do instalacji
Konfiguracja 3 i strona DC – instalacja fotowoltaiczna pozwalają szybko odróżnić ten model od wariantów przeznaczonych do innych układów.
03Parametry do weryfikacji projektowej
Przed montażem należy sprawdzić napięcie pracy, poziom ochrony, wymagane przewody i koordynację z pozostałymi zabezpieczeniami.
Dane do szybkiego porównania
Najważniejsze parametry produktu
Pokazujemy wyłącznie wartości przypisane do tego konkretnego wariantu.
ProducentMersen
ModelK1-PV1000
Numer katalogowy producenta44120312
Rodzaj produktuOgranicznik przepięć (SPD)
Strona instalacjiDC – instalacja fotowoltaiczna
Typ ogranicznika wg IECTyp 1+2 / klasa I+II
Liczba biegunów3
Maksymalne napięcie pracy ciągłej Ucpv1170 V DC
Prąd udarowy Iimp (10/350 µs)6,25 kA
Prąd znamionowy wyładowczy In (8/20 µs)20 kA
Maksymalny prąd wyładowczy Imax (8/20 µs)50 kA
WykonanieWtykowe, montaż na szynie DIN
NormaIEC/EN 61643-31
Nie masz pewności, który ogranicznik przepięć pasuje do instalacji?
Podaj typ instalacji AC lub DC, napięcie robocze, układ sieci, liczbę stringów oraz zastosowane zabezpieczenia. Pomożemy porównać właściwe warianty.
PVELMR44120312
Arkusz danych
- Producent
- Mersen
- Model
- K1-PV1000
- Liczba biegunów
- 3
- Norma
- IEC/EN 61643-31
- Rodzaj produktu
- Ogranicznik przepięć (SPD)
- Numer katalogowy producenta
- 44120312
- Strona instalacji
- DC – instalacja fotowoltaiczna
- Typ ogranicznika wg IEC
- Typ 1+2 / klasa I+II
- Wykonanie
- Wtykowe, montaż na szynie DIN
- Konfiguracja wewnętrzna
- +, −, PE
- Maksymalne napięcie pracy ciągłej Ucpv
- 1170 V DC
- Prąd znamionowy wyładowczy In (8/20 µs)
- 20 kA
- Maksymalny prąd wyładowczy Imax (8/20 µs)
- 50 kA
- Prąd udarowy Iimp (10/350 µs)
- 6,25 kA
