Mersen · K2-5PV1000A
Ochrona przepięciowa dobrana do właściwej strony instalacji

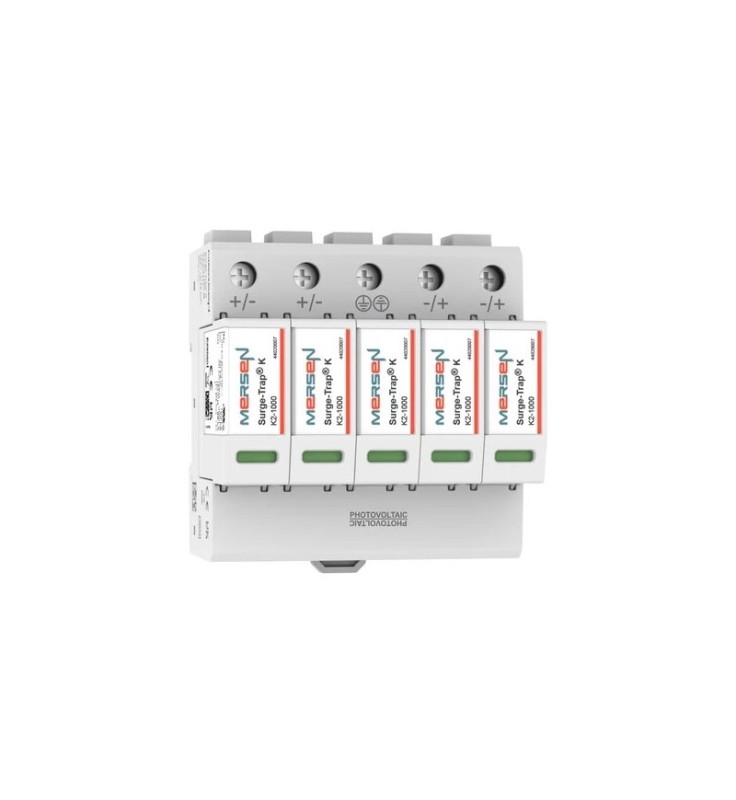

MERSEN Ogranicznik przepięć DC Typ 2 1000V DC 2‑stringi 5‑polowy seria Surge-Trap K. Wariant K2-5PV1000A jest przeznaczony do strony DC – instalacja fotowoltaiczna i pracuje jako typ 2 / klasa ii. Dobór ogranicznika należy skoordynować z napięciem instalacji, układem przewodów i zabezpieczeniem dobezpieczającym.
K2-5PV1000Amodel
Typ 2 / klasa IIklasa ochrony
DCstrona instalacji
5liczba biegunów
Najważniejsze korzyści
Ochrona przepięciowa dobrana do właściwej strony instalacji
Najważniejsze cechy wariantu w skrócie. Ostateczny dobór aparatu powinien wynikać ze schematu i obliczeń instalacji elektrycznej.
01
Czytelnie określona klasa SPD
Oznaczenie Typ 2 / klasa II ułatwia umieszczenie aparatu we właściwym stopniu ochrony przepięciowej zgodnie z projektem.
02Wariant dopasowany do instalacji
Konfiguracja 5 i strona DC – instalacja fotowoltaiczna pozwalają szybko odróżnić ten model od wariantów przeznaczonych do innych układów.
03Parametry do weryfikacji projektowej
Przed montażem należy sprawdzić napięcie pracy, poziom ochrony, wymagane przewody i koordynację z pozostałymi zabezpieczeniami.
Dane do szybkiego porównania
Najważniejsze parametry produktu
Pokazujemy wyłącznie wartości przypisane do tego konkretnego wariantu.
ProducentMersen
ModelK2-5PV1000A
Numer katalogowy producenta44020500
Rodzaj produktuOgranicznik przepięć (SPD)
Strona instalacjiDC – instalacja fotowoltaiczna
Typ ogranicznika wg IECTyp 2 / klasa II
Liczba biegunów5
Maksymalne napięcie pracy ciągłej Ucpv1170 V DC
Prąd znamionowy wyładowczy In (8/20 µs)20 kA
Maksymalny prąd wyładowczy Imax (8/20 µs)50 kA
WykonanieWtykowe, montaż na szynie DIN
NormaIEC/EN 61643-31
Nie masz pewności, który ogranicznik przepięć pasuje do instalacji?
Podaj typ instalacji AC lub DC, napięcie robocze, układ sieci, liczbę stringów oraz zastosowane zabezpieczenia. Pomożemy porównać właściwe warianty.
PVELMR44020500
Arkusz danych
- Producent
- Mersen
- Model
- K2-5PV1000A
- Masa
- 0,531 kg
- Liczba biegunów
- 5
- Norma
- IEC/EN 61643-31
- Rodzaj produktu
- Ogranicznik przepięć (SPD)
- Numer katalogowy producenta
- 44020500
- Strona instalacji
- DC – instalacja fotowoltaiczna
- Typ ogranicznika wg IEC
- Typ 2 / klasa II
- Wykonanie
- Wtykowe, montaż na szynie DIN
- Konfiguracja wewnętrzna
- 2+, 2−, PE
- Maksymalne napięcie pracy ciągłej Ucpv
- 1170 V DC
- Prąd znamionowy wyładowczy In (8/20 µs)
- 20 kA
- Maksymalny prąd wyładowczy Imax (8/20 µs)
- 50 kA
- Liczba obsługiwanych stringów
- 2
