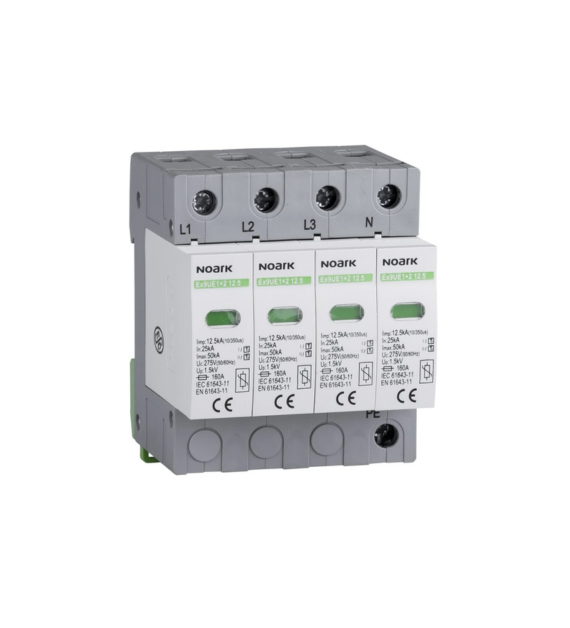

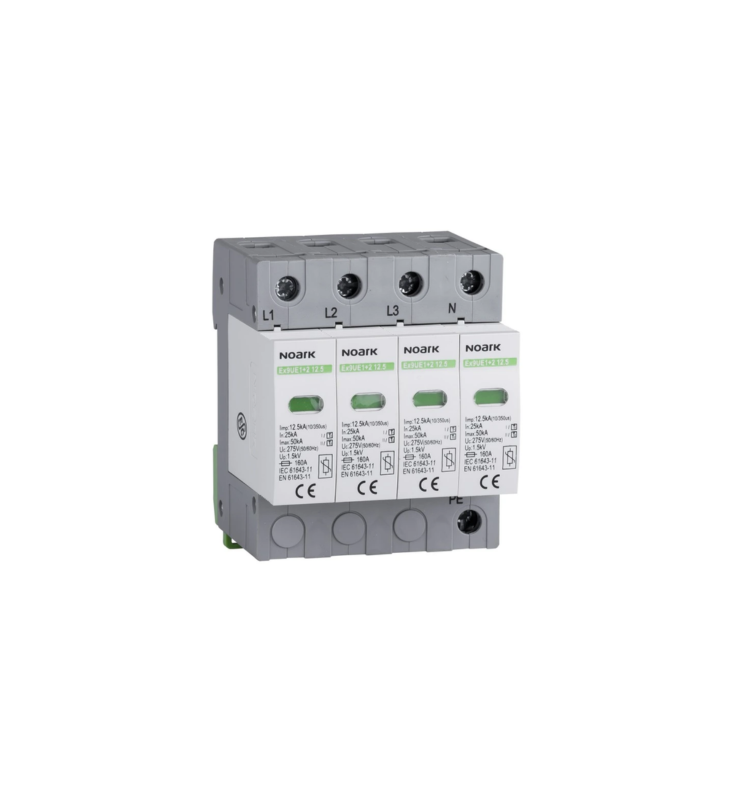

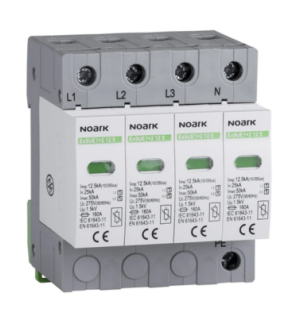

NOARK Ex9UE1+2 12.5 4P 275 ogranicznik przepięć AC T1+T2
Szybka wysyłka
Wsparcie techniczne
Bezpieczne płatności
NOARK Electric · Ex9UE1+2 12.5 4P 275
Ochrona przepięciowa dobrana do właściwej strony instalacji
NOARK Ex9UE1+2 12.5 4P 275 ogranicznik przepięć AC T1+T2. Wariant Ex9UE1+2 12.5 4P 275 jest przeznaczony do strony AC i pracuje jako typ 1+2 / klasa i+ii. Dobór ogranicznika należy skoordynować z napięciem instalacji, układem przewodów i zabezpieczeniem dobezpieczającym.
Ex9UE1+2 12.5 4P 275model
Typ 1+2 / klasa I+IIklasa ochrony
ACstrona instalacji
4liczba biegunów
Najważniejsze korzyści
Ochrona przepięciowa dobrana do właściwej strony instalacji
Najważniejsze cechy wariantu w skrócie. Ostateczny dobór aparatu powinien wynikać ze schematu i obliczeń instalacji elektrycznej.
01
Czytelnie określona klasa SPD
Oznaczenie Typ 1+2 / klasa I+II ułatwia umieszczenie aparatu we właściwym stopniu ochrony przepięciowej zgodnie z projektem.
02Wariant dopasowany do instalacji
Konfiguracja 4 i strona AC pozwalają szybko odróżnić ten model od wariantów przeznaczonych do innych układów.
03Parametry do weryfikacji projektowej
Przed montażem należy sprawdzić napięcie pracy, poziom ochrony, wymagane przewody i koordynację z pozostałymi zabezpieczeniami.
Dane do szybkiego porównania
Najważniejsze parametry produktu
Pokazujemy wyłącznie wartości przypisane do tego konkretnego wariantu.
ProducentNOARK Electric
ModelEx9UE1+2 12.5 4P 275
Numer katalogowy producenta103342
Rodzaj produktuOgranicznik przepięć (SPD)
Strona instalacjiAC
Typ ogranicznika wg IECTyp 1+2 / klasa I+II
Liczba biegunów4
Napięcie znamionowe275 V AC
Maksymalne napięcie pracy ciągłej Uc275 V AC
Prąd udarowy Iimp (10/350 µs)12,5 kA
MontażSzyna DIN TH-35
Nie masz pewności, który ogranicznik przepięć pasuje do instalacji?
Podaj typ instalacji AC lub DC, napięcie robocze, układ sieci, liczbę stringów oraz zastosowane zabezpieczenia. Pomożemy porównać właściwe warianty.
PVELNAEX9UET1T2AC
Arkusz danych
- Producent
- NOARK Electric
- Model
- Ex9UE1+2 12.5 4P 275
- Stopień ochrony
- IP20
- Liczba biegunów
- 4
- Szerokość
- 4 moduły
- Rodzaj produktu
- Ogranicznik przepięć (SPD)
- Numer katalogowy producenta
- 103342
- Strona instalacji
- AC
- Typ ogranicznika wg IEC
- Typ 1+2 / klasa I+II
- Prąd udarowy Iimp (10/350 µs)
- 12,5 kA
- Maksymalne napięcie pracy ciągłej Uc
- 275 V AC
- Napięcie znamionowe
- 275 V AC
- Poziom ochrony Up L-N
- 1,5 kV
- Poziom ochrony Up N-PE
- 1,5 kV
- Maksymalny przekrój przewodu
- 50 mm²
- Montaż
- Szyna DIN TH-35
- Sygnalizacja stanu
- Optyczna
- Styk sygnalizacji zdalnej
- Nie
